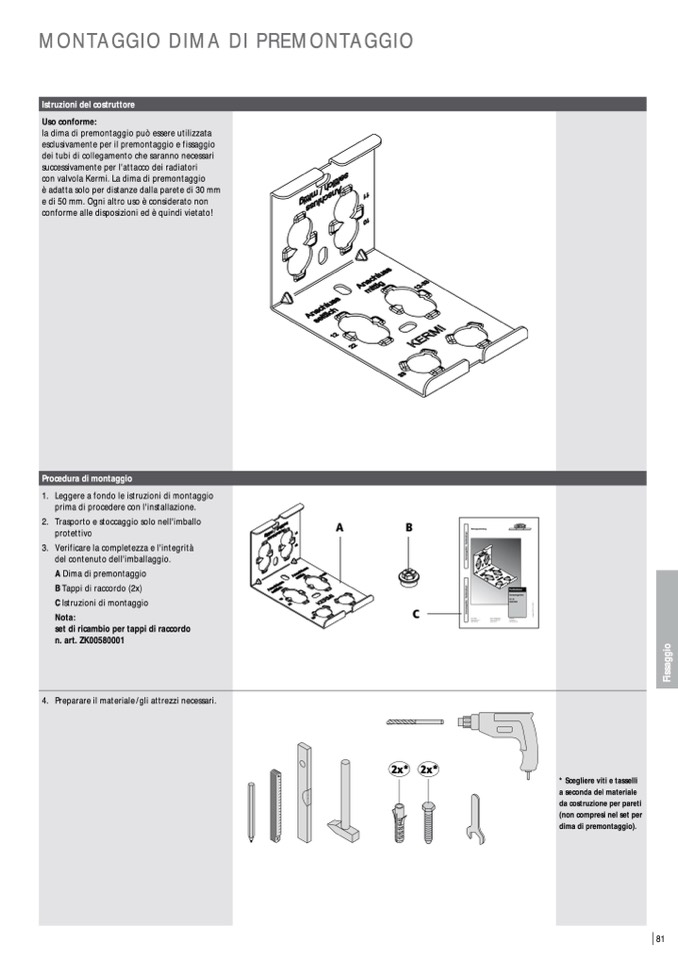

MONTAGGIO DIMA DI PREMONTAGGIO

Istruzioni del costruttore

Uso conforme:

la dima di premontaggio può essere utilizzata

esclusivamente per il premontaggio e fissaggio

dei tubi di collegamento che saranno necessari

successivamente per l'attacco dei radiatori

con valvola Kermi. La dima di premontaggio

è adatta solo per distanze dalla parete di 30 mm

e di 50 mm. Ogni altro uso è considerato non

conforme alle disposizioni ed è quindi vietato!

Procedura di montaggio

1. Leggere a fondo le istruzioni di montaggio

prima di procedere con l'installazione.

2. Trasporto e stoccaggio solo nell'imballo

protettivo

3. Verificare la completezza e l'integrità

del contenuto dell'imballaggio.

A Dima di premontaggio

B Tappi di raccordo (2x)

C Istruzioni di montaggio

Nota:

set di ricambio per tappi di raccordo

n. art. ZK00580001

4. Preparare il materiale / gli attrezzi necessari.

F

i

s

s

a

g

g

i

o

2x* 2x*

* Scegliere viti e tasselli

a seconda del materiale

da costruzione per pareti

(non compresi nel set per

dima di premontaggio).

81
