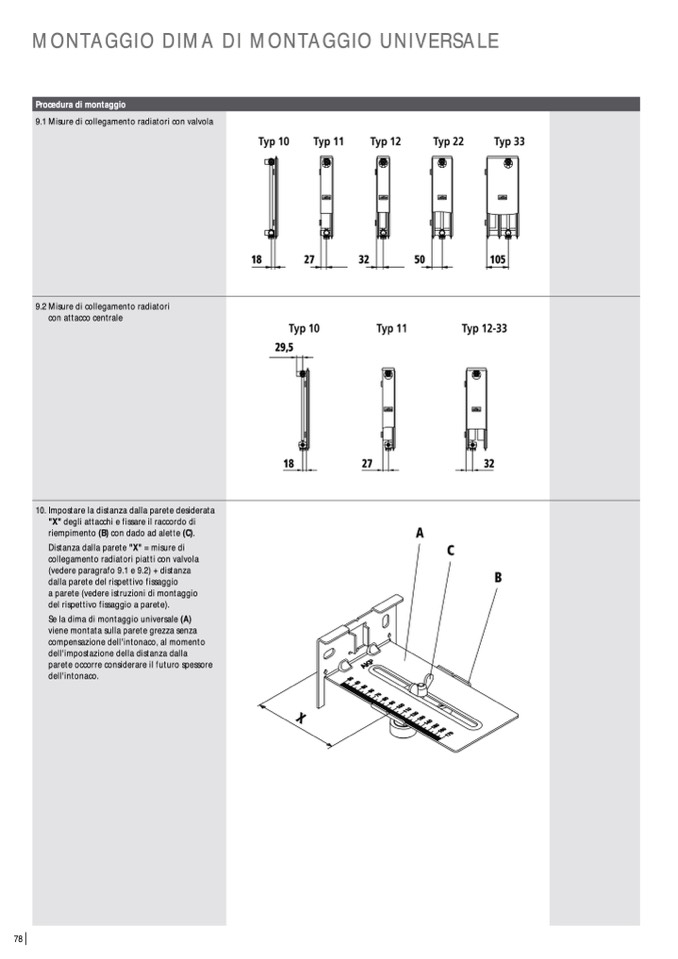

MONTAGGIO DIMA DI MONTAGGIO UNIVERSALE

Procedura di montaggio

9.1 Misure di collegamento radiatori con valvola

9.2 Misure di collegamento radiatori

con attacco centrale

10. Impostare la distanza dalla parete desiderata

"X" degli attacchi e fissare il raccordo di

riempimento (B) con dado ad alette (C).

Distanza dalla parete "X" = misure di

collegamento radiatori piatti con valvola

(vedere paragrafo 9.1 e 9.2) + distanza

dalla parete del rispettivo fissaggio

a parete (vedere istruzioni di montaggio

del rispettivo fissaggio a parete).

Se la dima di montaggio universale (A)

viene montata sulla parete grezza senza

compensazione dell'intonaco, al momento

dell'impostazione della distanza dalla

parete occorre considerare il futuro spessore

dell'intonaco.
