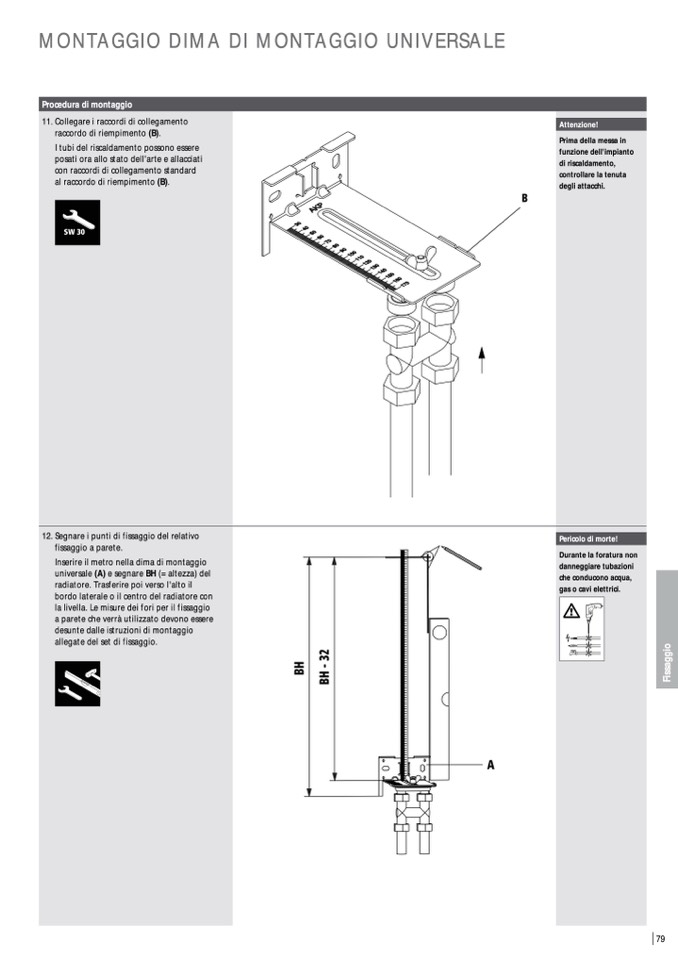

MONTAGGIO DIMA DI MONTAGGIO UNIVERSALE

Procedura di montaggio

11. Collegare i raccordi di collegamento

raccordo di riempimento (B).

I tubi del riscaldamento possono essere

posati ora allo stato dell'arte e allacciati

con raccordi di collegamento standard

al raccordo di riempimento (B).

Attenzione!

Prima della messa in

funzione dell'impianto

di riscaldamento,

controllare la tenuta

degli attacchi.

12. Segnare i punti di fissaggio del relativo

fissaggio a parete.

Inserire il metro nella dima di montaggio

universale (A) e segnare BH (= altezza) del

radiatore. Trasferire poi verso l'alto il

bordo laterale o il centro del radiatore con

la livella. Le misure dei fori per il fissaggio

a parete che verrà utilizzato devono essere

desunte dalle istruzioni di montaggio

allegate del set di fissaggio.

Pericolo di morte!

Durante la foratura non

danneggiare tubazioni

che conducono acqua,

gas o cavi elettrici.
