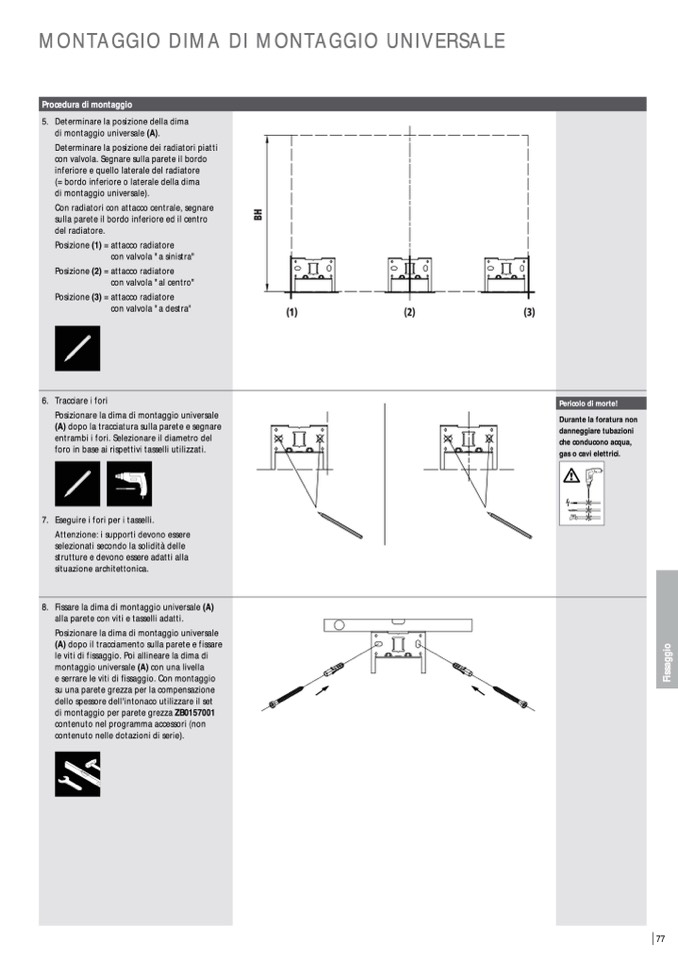

MONTAGGIO DIMA DI MONTAGGIO UNIVERSALE

Procedura di montaggio

5. Determinare la posizione della dima

di montaggio universale (A).

Determinare la posizione dei radiatori piatti

con valvola. Segnare sulla parete il bordo

inferiore e quello laterale del radiatore

(= bordo inferiore o laterale della dima

di montaggio universale).

Con radiatori con attacco centrale, segnare

sulla parete il bordo inferiore ed il centro

del radiatore.

Posizione (1) = attacco radiatore

con valvola "a sinistra"

Posizione (2) = attacco radiatore

con valvola "al centro"

Posizione (3) = attacco radiatore

con valvola "a destra"

6. Tracciare i fori

Posizionare la dima di montaggio universale

(A) dopo la tracciatura sulla parete e segnare

entrambi i fori. Selezionare il diametro del

foro in base ai rispettivi tasselli utilizzati.

7. Eseguire i fori per i tasselli.

Attenzione: i supporti devono essere

selezionati secondo la solidità delle

strutture e devono essere adatti alla

situazione architettonica.

8. Fissare la dima di montaggio universale (A)

alla parete con viti e tasselli adatti.

Posizionare la dima di montaggio universale

(A) dopo il tracciamento sulla parete e fissare

le viti di fissaggio. Poi allineare la dima di

montaggio universale (A) con una livella

e serrare le viti di fissaggio. Con montaggio

su una parete grezza per la compensazione

dello spessore dell'intonaco utilizzare il set

di montaggio per parete grezza ZB0157001

contenuto nel programma accessori (non

contenuto nelle dotazioni di serie).

Pericolo di morte!

Durante la foratura non

danneggiare tubazioni

che conducono acqua,

gas o cavi elettrici.

F

i

s

s

a

g

g

i

o
