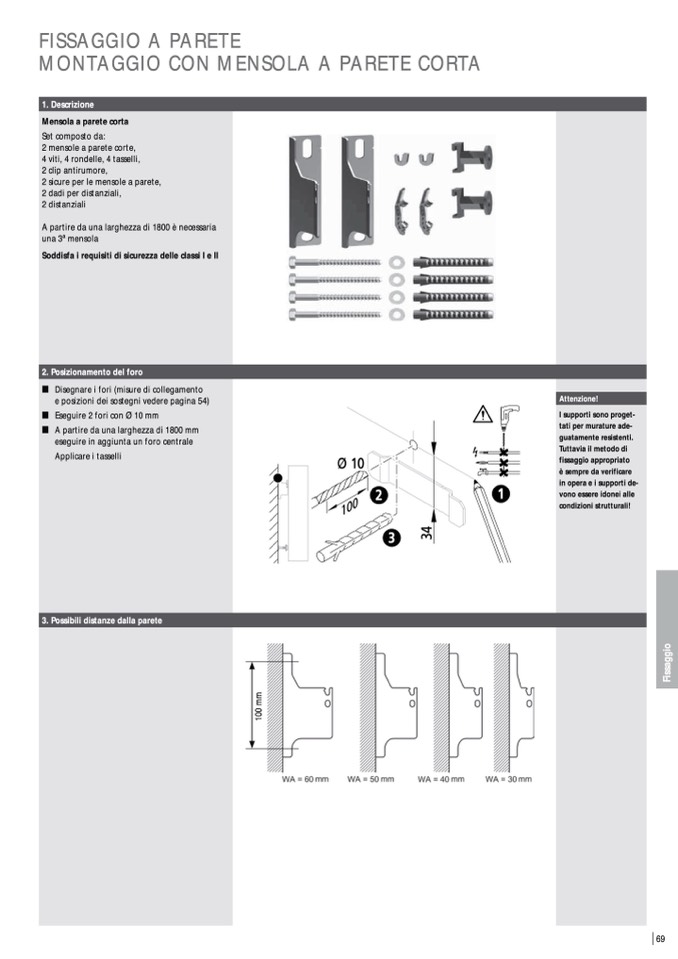

FISSAGGIO A PARETE

MONTAGGIO CON MENSOLA A PARETE CORTA

1. Descrizione

Mensola a parete corta

Set composto da:

2 mensole a parete corte,

4 viti, 4 rondelle, 4 tasselli,

2 clip antirumore,

2 sicure per le mensole a parete,

2 dadi per distanziali,

2 distanziali

A partire da una larghezza di 1800 è necessaria

una 3a mensola

Soddisfa i requisiti di sicurezza delle classi I e II

2. Posizionamento del foro

W Disegnareifori(misuredicollegamento

e posizioni dei sostegni vedere pagina 54)

W Eseguire2foriconØ10mm

W Apartiredaunalarghezzadi1800mm

eseguire in aggiunta un foro centrale

Applicare i tasselli

Attenzione!

I supporti sono proget-

tati per murature ade-

guatamente resistenti.

Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti de-

vono essere idonei alle

condizioni strutturali!

Ø 10

3

2

1

3. Possibili distanze dalla parete

69

100

1

0

0

m

m

F

i

s

s

a

g

g

i

o

3

4
