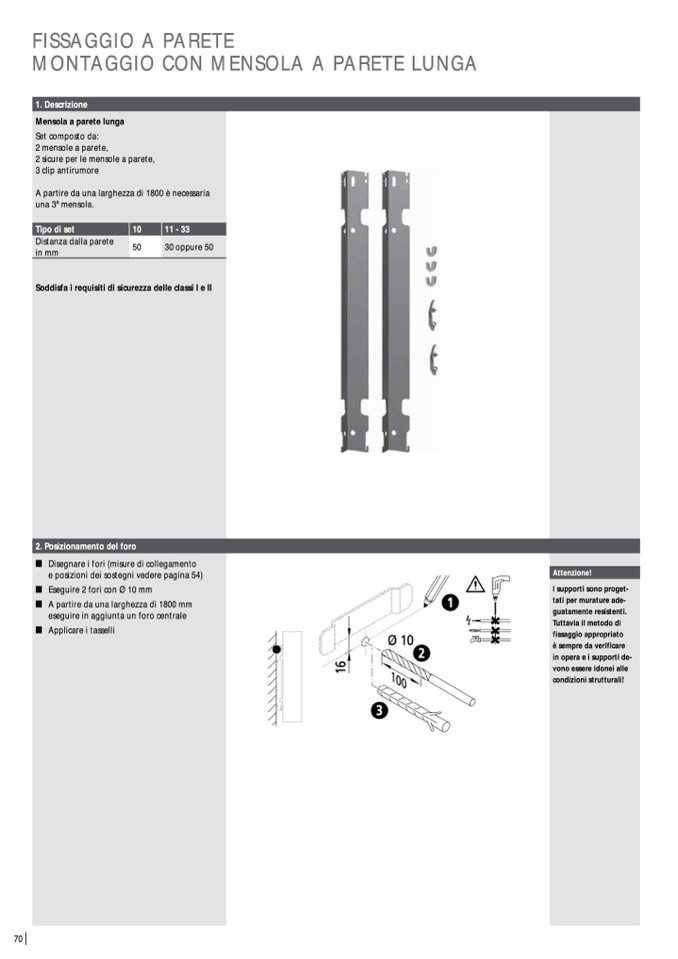

FISSAGGIO A PARETE

MONTAGGIO CON MENSOLA A PARETE LUNGA

1. Descrizione

Mensola a parete lunga

Set composto da:

2 mensole a parete,

2 sicure per le mensole a parete,

3 clip antirumore

A partire da una larghezza di 1800 è necessaria

una 3a mensola.

Tipo di set

Distanza dalla parete

inmm

10

11 - 33

50

30 oppure 50

Soddisfa i requisiti di sicurezza delle classi I e II

2. Posizionamento del foro

W Disegnareifori(misuredicollegamento

e posizioni dei sostegni vedere pagina 54)

W Eseguire2foriconØ10mm

W Apartiredaunalarghezzadi1800mm

eseguire in aggiunta un foro centrale

W Applicareitasselli

Attenzione!

I supporti sono proget-

tati per murature ade-

guatamente resistenti.

Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti de-

vono essere idonei alle

condizioni strutturali!

1

2

3

Ø 10

70

1

6

100
