68

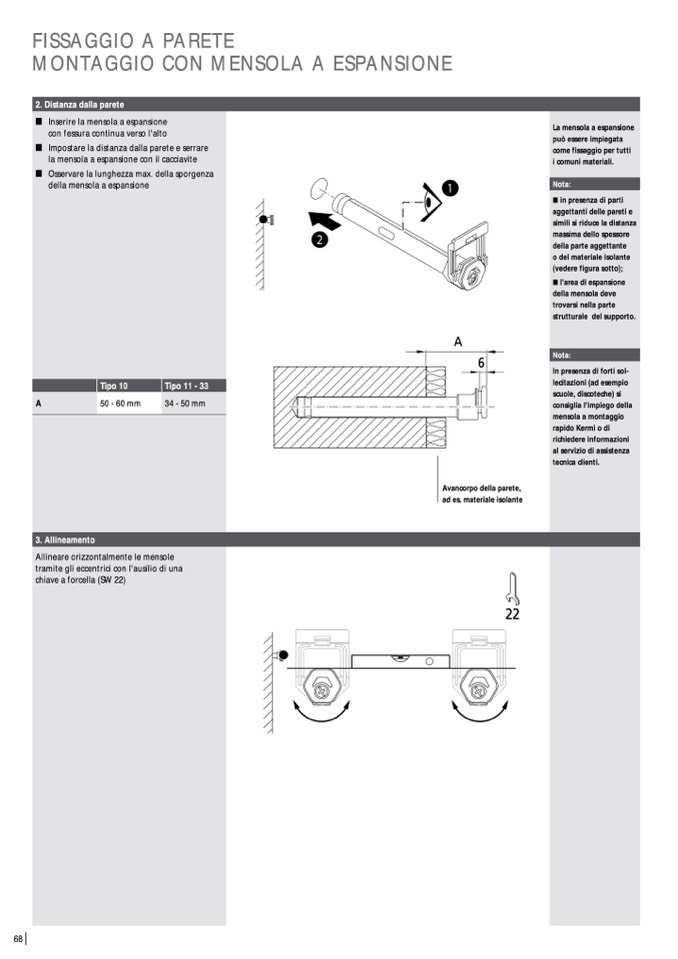

FISSAGGIO A PARETE

MONTAGGIO CON MENSOLA A ESPANSIONE

2. Distanza dalla parete

W Inserirelamensolaaespansione

con fessura continua verso l'alto

W Impostareladistanzadallapareteeserrare

la mensola a espansione con il cacciavite

W Osservarelalunghezzamax.dellasporgenza

della mensola a espansione

La mensola a espansione

può essere impiegata

come fissaggio per tutti

i comuni materiali.

Nota:

W in presenza di parti

aggettanti delle pareti e

simili si riduce la distanza

massima dello spessore

della parte aggettante

o del materiale isolante

(vedere figura sotto);

W l'area di espansione

della mensola deve

trovarsi nella parte

strutturale del supporto.

Nota:

In presenza di forti sol-

lecitazioni (ad esempio

scuole, discoteche) si

consiglia l'impiego della

mensola a montaggio

rapido Kermi o di

richiedere informazioni

al servizio di assistenza

tecnica clienti.

A

3. Allineamento

Tipo 10

50 - 60 mm

Tipo 11 - 33

34 - 50 mm

A

6

Avancorpo della parete,

ad es. materiale isolante

Allineare orizzontalmente le mensole

tramite gli eccentrici con l'ausilio di una

chiave a forcella (SW 22)

22
