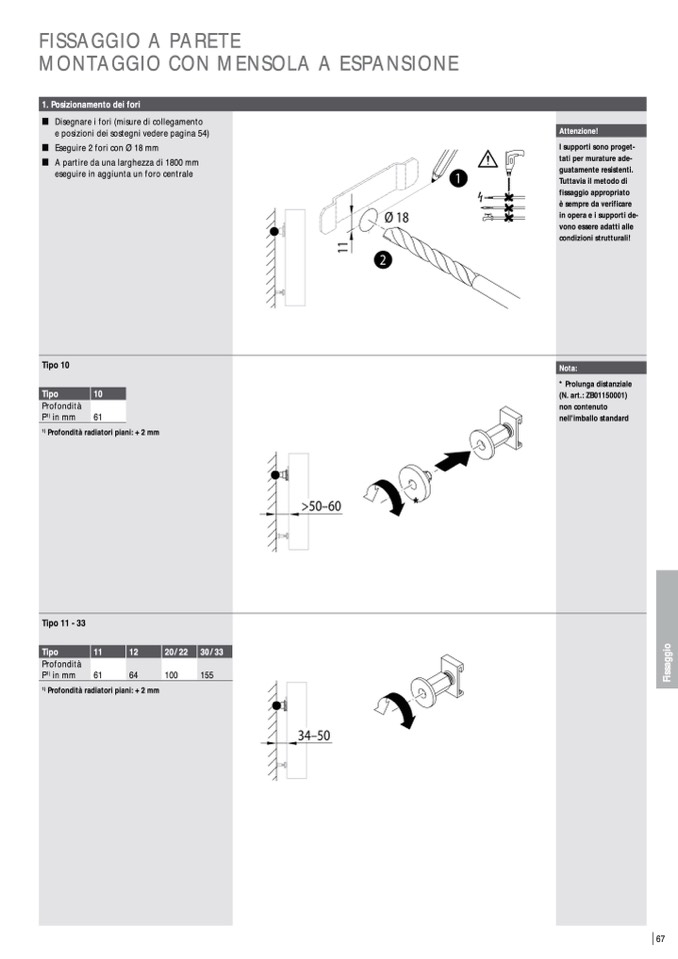

FISSAGGIO A PARETE

MONTAGGIO CON MENSOLA A ESPANSIONE

1. Posizionamento dei fori

W Disegnareifori(misuredicollegamento

e posizioni dei sostegni vedere pagina 54)

W Eseguire 2 fori con Ø 18 mm

W Apartiredaunalarghezzadi1800mm

eseguire in aggiunta un foro centrale

Attenzione!

I supporti sono proget-

tati per murature ade-

guatamente resistenti.

Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti de-

vono essere adatti alle

condizioni strutturali!

Nota:

* Prolunga distanziale

(N. art.: ZB01150001)

non contenuto

nell'imballo standard

Tipo 10

Tipo

Profondità

P

1)

in mm

10

61

1)

Profondità radiatori piani: + 2 mm

Tipo 11 - 33

Tipo

11

12

Profondità

P

1)

in mm

61

64

1)

Profondità radiatori piani: + 2 mm

20/22

30/33

100

155

*
