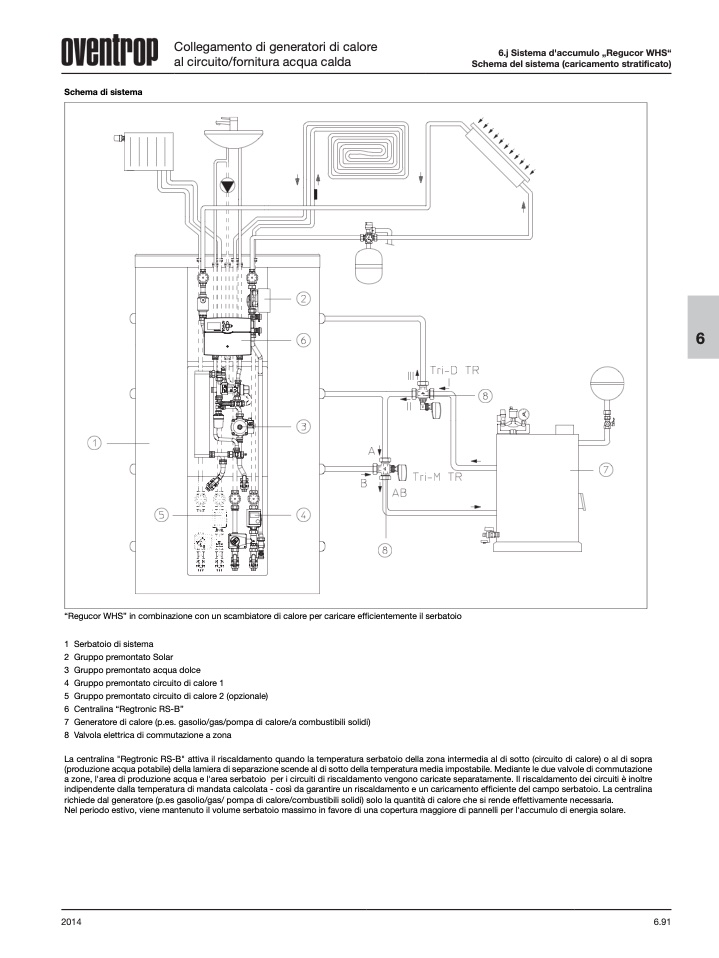

Schema di sistema

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.j Sistema d'accumulo „Regucor WHS“

Schema del sistema (caricamento stratificato)

“Regucor WHS” in combinazione con un scambiatore di calore per caricare efficientemente il serbatoio

1 Serbatoio di sistema

2 Gruppo premontato Solar

3 Gruppo premontato acqua dolce

4 Gruppo premontato circuito di calore 1

5 Gruppo premontato circuito di calore 2 (opzionale)

6 Centralina “Regtronic RS-B”

7 Generatore di calore (p.es. gasolio/gas/pompa di calore/a combustibili solidi)

8 Valvola elettrica di commutazione a zona

La centralina "Regtronic RS-B" attiva il riscaldamento quando la temperatura serbatoio della zona intermedia al di sotto (circuito di calore) o al di sopra

(produzione acqua potabile) della lamiera di separazione scende al di sotto della temperatura media impostabile. Mediante le due valvole di commutazione

a zone, l'area di produzione acqua e l'area serbatoio per i circuiti di riscaldamento vengono caricate separatamente. Il riscaldamento dei circuiti è inoltre

indipendente dalla temperatura di mandata calcolata - così da garantire un riscaldamento e un caricamento efficiente del campo serbatoio. La centralina

richiede dal generatore (p.es gasolio/gas/ pompa di calore/combustibili solidi) solo la quantità di calore che si rende effettivamente necessaria.

Nel periodo estivo, viene mantenuto il volume serbatoio massimo in favore di una copertura maggiore di pannelli per l'accumulo di energia solare.
