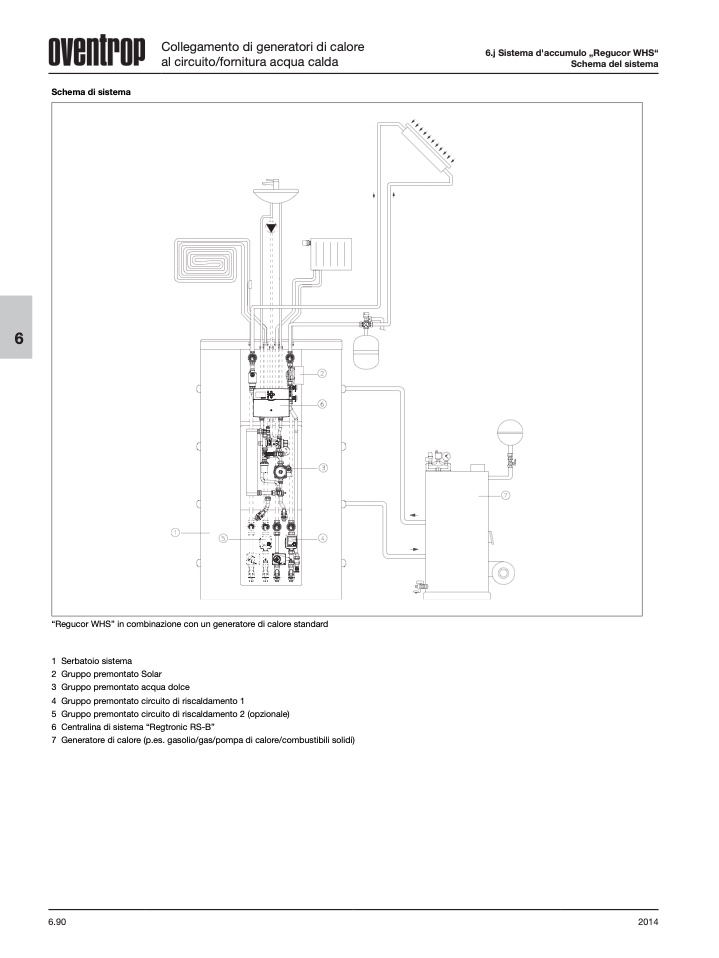

Schema di sistema

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.j Sistema d'accumulo „Regucor WHS“

Schema del sistema

“Regucor WHS” in combinazione con un generatore di calore standard

1 Serbatoio sistema

2 Gruppo premontato Solar

3 Gruppo premontato acqua dolce

4 Gruppo premontato circuito di riscaldamento 1

5 Gruppo premontato circuito di riscaldamento 2 (opzionale)

6 Centralina di sistema “Regtronic RS-B”

7 Generatore di calore (p.es. gasolio/gas/pompa di calore/combustibili solidi)
