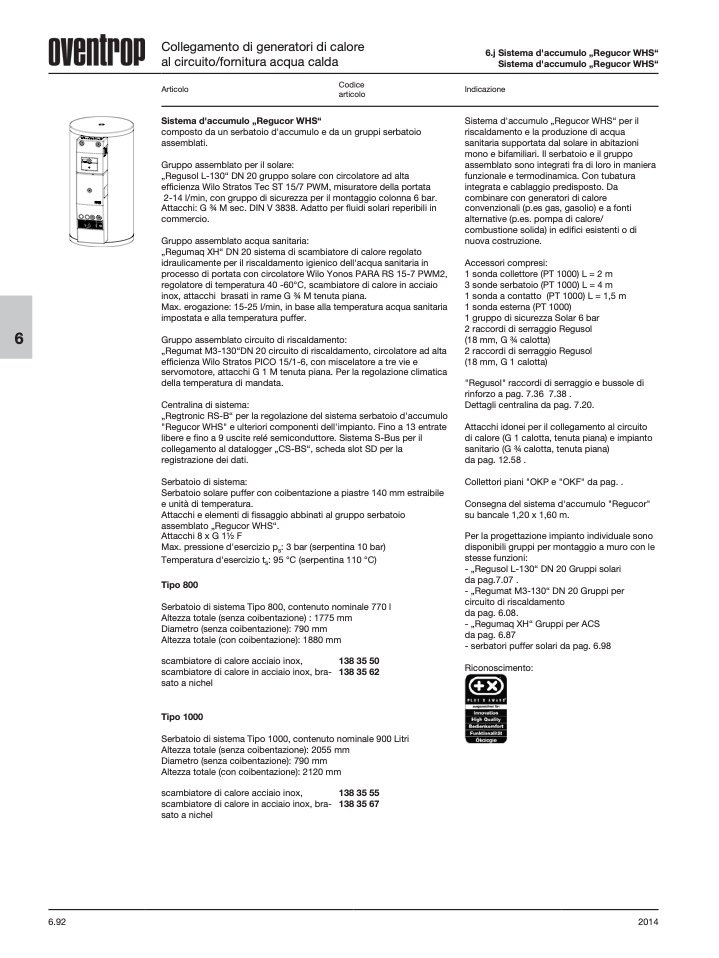

6

composto da un serbatoio d'accumulo e da un gruppi serbatoio

assemblati.

Gruppo assemblato per il solare:

„Regusol L-130“ DN 20 gruppo solare con circolatore ad alta

efficienza Wilo Stratos Tec ST 15/7 PWM, misuratore della portata

2-14 l/min, con gruppo di sicurezza per il montaggio colonna 6 bar.

Attacchi: G 3⁄4 M sec. DIN V 3838. Adatto per fluidi solari reperibili in

commercio.

Gruppo assemblato acqua sanitaria:

„Regumaq XH“ DN 20 sistema di scambiatore di calore regolato

idraulicamente per il riscaldamento igienico dell'acqua sanitaria in

processo di portata con circolatore Wilo Yonos PARA RS 15-7 PWM2,

regolatore di temperatura 40 -60°C, scambiatore di calore in acciaio

inox, attacchi brasati in rame G 3⁄4 M tenuta piana.

Max. erogazione: 15-25 l/min, in base alla temperatura acqua sanitaria

impostata e alla temperatura puffer.

Gruppo assemblato circuito di riscaldamento:

„Regumat M3-130“DN 20 circuito di riscaldamento, circolatore ad alta

efficienza Wilo Stratos PICO 15/1-6, con miscelatore a tre vie e

servomotore, attacchi G 1 M tenuta piana. Per la regolazione climatica

della temperatura di mandata.

Centralina di sistema:

„Regtronic RS-B“ per la regolazione del sistema serbatoio d'accumulo

"Regucor WHS" e ulteriori componenti dell'impianto. Fino a 13 entrate

libere e fino a 9 uscite relé semiconduttore. Sistema S-Bus per il

collegamento al datalogger „CS-BS“, scheda slot SD per la

registrazione dei dati.

Serbatoio di sistema:

Serbatoio solare puffer con coibentazione a piastre 140 mm estraibile

e unità di temperatura.

Attacchi e elementi di fissaggio abbinati al gruppo serbatoio

assemblato „Regucor WHS“.

Attacchi 8 x G 11⁄2 F

Max. pressione d'esercizio p

s

: 3 bar (serpentina 10 bar)

Temperatura d'esercizio t

s

: 95 °C (serpentina 110 °C)

Tipo 800

Serbatoio di sistema Tipo 800, contenuto nominale 770 l

Altezza totale (senza coibentazione) : 1775 mm

Diametro (senza coibentazione): 790 mm

Altezza totale (con coibentazione): 1880 mm

6.92

2014

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.j Sistema d'accumulo „Regucor WHS“

Sistema d'accumulo „Regucor WHS“

Indicazione

Sistema d'accumulo „Regucor WHS“ per il

riscaldamento e la produzione di acqua

sanitaria supportata dal solare in abitazioni

mono e bifamiliari. Il serbatoio e il gruppo

assemblato sono integrati fra di loro in maniera

funzionale e termodinamica. Con tubatura

integrata e cablaggio predisposto. Da

combinare con generatori di calore

convenzionali (p.es gas, gasolio) e a fonti

alternative (p.es. pompa di calore/

combustione solida) in edifici esistenti o di

nuova costruzione.

Accessori compresi:

1 sonda collettore (PT 1000) L = 2 m

3 sonde serbatoio (PT 1000) L = 4 m

1 sonda a contatto (PT 1000) L = 1,5 m

1 sonda esterna (PT 1000)

1 gruppo di sicurezza Solar 6 bar

2 raccordi di serraggio Regusol

(18 mm, G 3⁄4 calotta)

2 raccordi di serraggio Regusol

(18 mm, G 1 calotta)

"Regusol" raccordi di serraggio e bussole di

rinforzo a pag. 7.36 7.38 .

Dettagli centralina da pag. 7.20.

Attacchi idonei per il collegamento al circuito

di calore (G 1 calotta, tenuta piana) e impianto

sanitario (G 3⁄4 calotta, tenuta piana)

da pag. 12.58 .

Collettori piani "OKP e "OKF" da pag. .

Consegna del sistema d'accumulo "Regucor"

su bancale 1,20 x 1,60 m.

Per la progettazione impianto individuale sono

disponibili gruppi per montaggio a muro con le

stesse funzioni:

- „Regusol L-130“ DN 20 Gruppi solari

da pag.7.07 .

- „Regumat M3-130“ DN 20 Gruppi per

circuito di riscaldamento

da pag. 6.08.

- „Regumaq XH“ Gruppi per ACS

da pag. 6.87

- serbatori puffer solari da pag. 6.98

Riconoscimento:

Articolo

Sistema d'accumulo „Regucor WHS“

Codice

articolo

scambiatore di calore acciaio inox,

scambiatore di calore in acciaio inox, bra-

sato a nichel

Tipo 1000

138 35 50

138 35 62

Serbatoio di sistema Tipo 1000, contenuto nominale 900 Litri

Altezza totale (senza coibentazione): 2055 mm

Diametro (senza coibentazione): 790 mm

Altezza totale (con coibentazione): 2120 mm

scambiatore di calore acciaio inox,

scambiatore di calore in acciaio inox, bra-

sato a nichel

138 35 55

138 35 67
