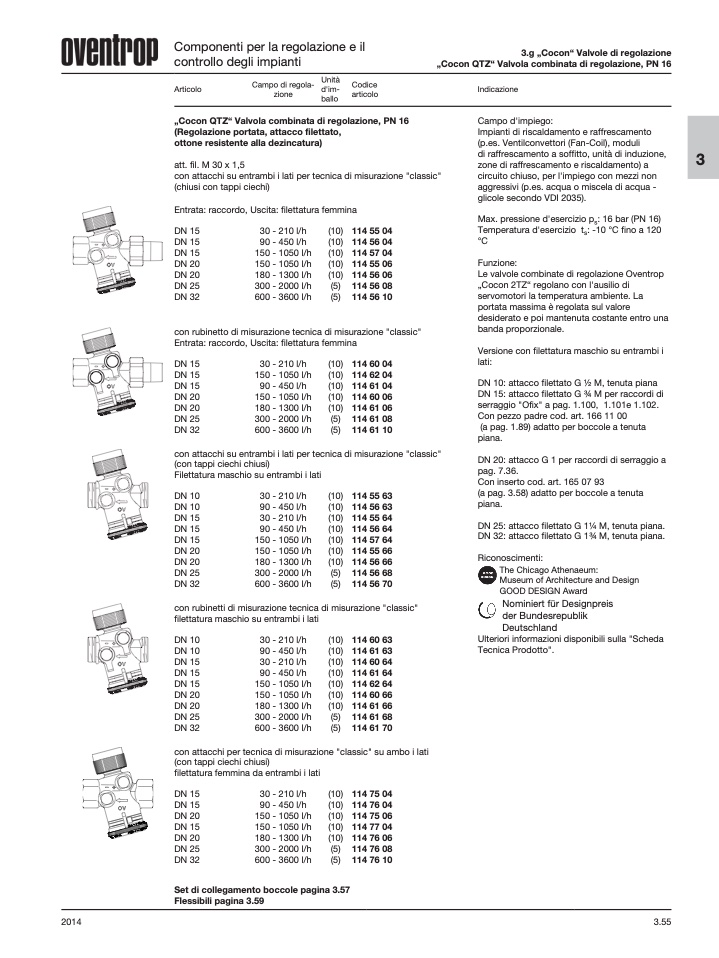

Oventrop - Generale

2014

3.55

Componenti per la regolazione e il

controllo degli impianti

3.g „Cocon“ Valvole di regolazione

„Cocon QTZ“ Valvola combinata di regolazione, PN 16

Indicazione

Campo d'impiego:

Impianti di riscaldamento e raffrescamento

(p.es. Ventilconvettori (Fan-Coil), moduli

di raffrescamento a soffitto, unità di induzione,

zone di raffrescamento e riscaldamento) a

circuito chiuso, per l'impiego con mezzi non

aggressivi (p.es. acqua o miscela di acqua -

glicole secondo VDI 2035).

Max. pressione d'esercizio p

: 16 bar (PN 16)

Temperatura d'esercizio t

: -10 °C fino a 120

°C

Funzione:

Le valvole combinate di regolazione Oventrop

„Cocon 2TZ“ regolano con l'ausilio di

servomotori la temperatura ambiente. La

portata massima è regolata sul valore

desiderato e poi mantenuta costante entro una

banda proporzionale.

Versione con filettatura maschio su entrambi i

lati:

DN 10: attacco filettato G 1⁄2 M, tenuta piana

DN 15: attacco filettato G 3⁄4 M per raccordi di

serraggio "Ofix" a pag. 1.100, 1.101e 1.102.

Con pezzo padre cod. art. 166 11 00

(a pag. 1.89) adatto per boccole a tenuta

piana.

DN 20: attacco G 1 per raccordi di serraggio a

pag. 7.36.

Con inserto cod. art. 165 07 93

(a pag. 3.58) adatto per boccole a tenuta

piana.

DN 25: attacco filettato G 11⁄4 M, tenuta piana.

DN 32: attacco filettato G 13⁄4 M, tenuta piana.

Riconoscimenti:

The Chicago Athenaeum:

Museum of Architecture and Design

GOOD DESIGN Award

Nominiert für Designpreis

der Bundesrepublik

Deutschland

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Campo di regola-

Articolo

zione

Unità

d'im-

ballo

Codice

articolo

„Cocon QTZ“ Valvola combinata di regolazione, PN 16

(Regolazione portata, attacco filettato,

ottone resistente alla dezincatura)

att. fil. M 30 x 1,5

con attacchi su entrambi i lati per tecnica di misurazione "classic"

(chiusi con tappi ciechi)

Entrata: raccordo, Uscita: filettatura femmina

3

DN 15

DN 20

DN 25

DN 32

30 - 210 l/h

90 - 450 l/h

150 - 1050 l/h

180 - 1300 l/h

300 - 2000 l/h

600 - 3600 l/h

(10) 114 55 04

(10) 114 56 04

(10) 114 57 04

(10) 114 55 06

(10) 114 56 06

(5) 114 56 08

(5) 114 56 10

con rubinetto di misurazione tecnica di misurazione "classic"

Entrata: raccordo, Uscita: filettatura femmina

DN 15

DN 20

DN 25

DN 32

30 - 210 l/h

150 - 1050 l/h

90 - 450 l/h

150 - 1050 l/h

180 - 1300 l/h

300 - 2000 l/h

600 - 3600 l/h

(10) 114 60 04

(10) 114 62 04

(10) 114 61 04

(10) 114 60 06

(10) 114 61 06

(5) 114 61 08

(5) 114 61 10

con attacchi su entrambi i lati per tecnica di misurazione "classic"

(con tappi ciechi chiusi)

Filettatura maschio

DN 10

DN 15

DN 20

DN 25

DN 32

su entrambi i lati

30 - 210 l/h

90 - 450 l/h

30 - 210 l/h

90 - 450 l/h

150 - 1050 l/h

180 - 1300 l/h

300 - 2000 l/h

600 - 3600 l/h

(10) 114 55 63

(10) 114 56 63

(10) 114 55 64

(10) 114 56 64

(10) 114 57 64

(10) 114 55 66

(10) 114 56 66

(5) 114 56 68

(5) 114 56 70

con rubinetti di misurazione tecnica di misurazione "classic"

filettatura maschio su entrambi i lati

DN 10

DN 15

DN 20

DN 25

DN 32

30 - 210 l/h

90 - 450 l/h

30 - 210 l/h

90 - 450 l/h

150 - 1050 l/h

180 - 1300 l/h

300 - 2000 l/h

600 - 3600 l/h

(10) 114 60 63

(10) 114 61 63

(10) 114 60 64

(10) 114 61 64

(10) 114 62 64

(10) 114 60 66

(10) 114 61 66

(5) 114 61 68

(5) 114 61 70

con attacchi per tecnica di misurazione "classic" su ambo i lati

(con tappi ciechi chiusi)

filettatura femmina da entrambi i lati

DN 15

DN 20

DN 15

DN 20

DN 25

DN 32

30 - 210 l/h

90 - 450 l/h

150 - 1050 l/h

180 - 1300 l/h

300 - 2000 l/h

600 - 3600 l/h

(10)

(5)

114 75 04

114 76 04

114 75 06

114 77 04

114 76 06

114 76 08

114 76 10

Set di collegamento boccole pagina 3.57

Flessibili pagina 3.59
