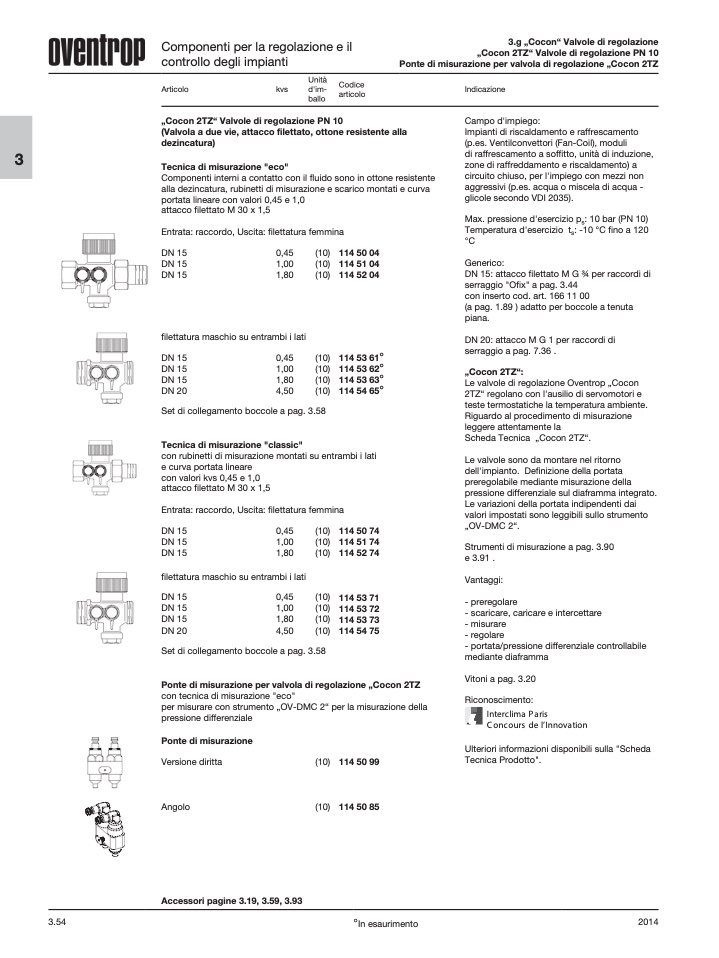

„Cocon 2TZ“ Valvole di regolazione PN 10

(Valvola a due vie, attacco filettato, ottone resistente alla

dezincatura)

Tecnica di misurazione "eco"

Componenti interni a contatto con il fluido sono in ottone resistente

alla dezincatura, rubinetti di misurazione e scarico montati e curva

portata lineare con valori 0,45 e 1,0

attacco filettato M 30 x 1,5

3.54

°In esaurimento

2014

Componenti per la regolazione e il

controllo degli impianti

3.g „Cocon“ Valvole di regolazione

„Cocon 2TZ“ Valvole di regolazione PN 10

Ponte di misurazione per valvola di regolazione „Cocon 2TZ

Indicazione

Campo d'impiego:

Impianti di riscaldamento e raffrescamento

(p.es. Ventilconvettori (Fan-Coil), moduli

di raffrescamento a soffitto, unità di induzione,

zone di raffreddamento e riscaldamento) a

circuito chiuso, per l'impiego con mezzi non

aggressivi (p.es. acqua o miscela di acqua -

glicole secondo VDI 2035).

Max. pressione d'esercizio p

: 10 bar (PN 10)

Temperatura d'esercizio t

: -10 °C fino a 120

°C

Generico:

DN 15: attacco filettato M G 3⁄4 per raccordi di

serraggio "Ofix" a pag. 3.44

con inserto cod. art. 166 11 00

(a pag. 1.89 ) adatto per boccole a tenuta

piana.

DN 20: attacco M G 1 per raccordi di

serraggio a pag. 7.36 .

„Cocon 2TZ“:

Le valvole di regolazione Oventrop „Cocon

2TZ“ regolano con l'ausilio di servomotori e

teste termostatiche la temperatura ambiente.

Riguardo al procedimento di misurazione

leggere attentamente la

Scheda Tecnica „Cocon 2TZ“.

Le valvole sono da montare nel ritorno

dell'impianto. Definizione della portata

preregolabile mediante misurazione della

pressione differenziale sul diaframma integrato.

Le variazioni della portata indipendenti dai

valori impostati sono leggibili sullo strumento

„OV-DMC 2“.

Strumenti di misurazione a pag. 3.90

e 3.91 .

Vantaggi:

- preregolare

- scaricare, caricare e intercettare

- misurare

- regolare

- portata/pressione differenziale controllabile

mediante diaframma

Vitoni a pag. 3.20

Riconoscimento:

Interclima Paris

Concours de l’Innovation

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Unità

Articolo

kvs

d'im-

ballo

Codice

articolo

Entrata: raccordo, Uscita: filettatura femmina

DN 15

0,45

(10)

1,00

(10)

1,80

(10)

114 50 04

114 51 04

114 52 04

114 53 61°

114 53 62°

114 53 63°

114 54 65°

filettatura maschio su entrambi i lati

DN 15

DN 20

0,45

(10)

1,00

(10)

1,80

(10)

4,50

(10)

Set di collegamento boccole a pag. 3.58

Tecnica di misurazione "classic"

con rubinetti di misurazione montati

e curva portata lineare

con valori kvs 0,45 e 1,0

attacco filettato M 30 x 1,5

Entrata: raccordo, Uscita: filettatura

DN 15

0,45

(10)

1,00

(10)

1,80

(10)

114 50 74

114 51 74

114 52 74

114 53 71

114 53 72

114 53 73

114 54 75

filettatura maschio su entrambi i lati

DN 15

DN 20

0,45

(10)

1,00

(10)

1,80

(10)

4,50

(10)

Set di collegamento boccole a pag. 3.58

Ponte di misurazione per valvola di regolazione „Cocon 2TZ

con tecnica di misurazione "eco"

per misurare con strumento „OV-DMC 2“ per la misurazione della

pressione differenziale

Ponte di misurazione

Versione diritta

Angolo

(10)

114 50 99

114 50 85

Accessori pagine 3.19, 3.59, 3.93

su entrambi i lati

femmina
