3
DN 15
DN 15
DN 15
DN 20
DN 20
DN 25
DN 32
30 - 210 l/h
90 - 450 l/h
150 - 1050 l/h
150 - 1050 l/h
180 - 1300 l/h
300 - 2000 l/h
600 - 3600 l/h
(10) 114 85 04*
(10) 114 86 04*
(10) 114 87 04*
(10) 114 85 06*
(10) 114 86 06*
3.56
*Nuovo a catalogo 2014
2014

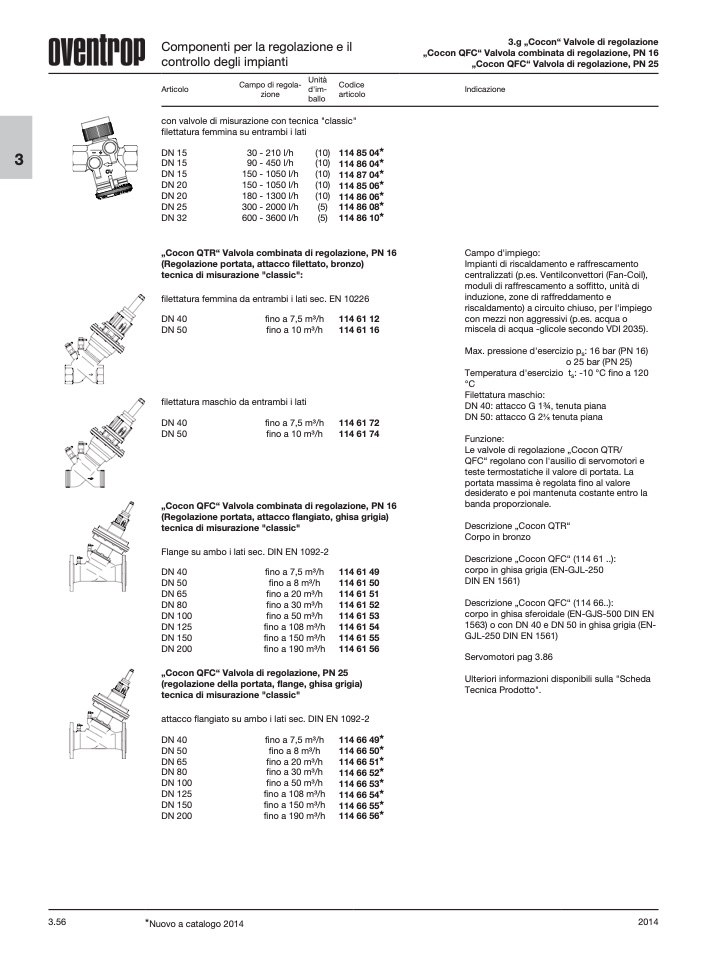

Componenti per la regolazione e il
controllo degli impianti
3.g „Cocon“ Valvole di regolazione
„Cocon QFC“ Valvola combinata di regolazione, PN 16
„Cocon QFC“ Valvola di regolazione, PN 25
Indicazione
Campo di regola-
Articolo
zione
Unità
d'im-
ballo
Codice
articolo
con valvole di misurazione con tecnica "classic"
filettatura femmina su entrambi i lati
„Cocon QTR“ Valvola combinata di regolazione, PN 16
(Regolazione portata, attacco filettato, bronzo)
tecnica di misurazione "classic":
filettatura femmina da entrambi i lati sec. EN 10226
Campo d'impiego:
Impianti di riscaldamento e raffrescamento
centralizzati (p.es. Ventilconvettori (Fan-Coil),
moduli di raffrescamento a soffitto, unità di
induzione, zone di raffreddamento e
riscaldamento) a circuito chiuso, per l'impiego
con mezzi non aggressivi (p.es. acqua o
miscela di acqua -glicole secondo VDI 2035).
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
o 25 bar (PN 25)
Temperatura d'esercizio t
s
: -10 °C fino a 120
°C
Filettatura maschio:
DN 40: attacco G 13⁄4, tenuta piana
DN 50: attacco G 2 tenuta piana
Funzione:
Le valvole di regolazione „Cocon QTR/
QFC“ regolano con l'ausilio di servomotori e
teste termostatiche il valore di portata. La
portata massima è regolata fino al valore
desiderato e poi mantenuta costante entro la
banda proporzionale.
Descrizione „Cocon QTR“
Corpo in bronzo
Descrizione „Cocon QFC“ (114 61 ..):
corpo in ghisa grigia (EN-GJL-250
DIN EN 1561)
Descrizione „Cocon QFC“ (114 66..):
corpo in ghisa sferoidale (EN-GJS-500 DIN EN
1563) o con DN 40 e DN 50 in ghisa grigia (EN-
GJL-250 DIN EN 1561)
Servomotori pag 3.86
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
DN 40
DN 50
fino a 7,5 m3/h
fino a 10 m3/h
114 61 12
114 61 16
114 61 72
114 61 74
filettatura maschio da entrambi i lati
DN 40
DN 50
fino a 7,5 m3/h
fino a 10 m3/h
„Cocon QFC“ Valvola combinata di regolazione, PN 16
(Regolazione portata, attacco flangiato, ghisa grigia)
tecnica di misurazione "classic"
Flange su ambo i lati sec. DIN EN 1092-2
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
fino a 7,5 m3/h
fino a 8 m3/h
fino a 20 m3/h
fino a 30 m3/h
fino a 50 m3/h
fino a 108 m3/h
fino a 150 m3/h
fino a 190 m3/h
114 61 49
114 61 50
114 61 51
114 61 52
114 61 53
114 61 54
114 61 55
114 61 56
„Cocon QFC“ Valvola di regolazione, PN 25
(regolazione della portata, flange, ghisa grigia)
tecnica di misurazione "classic"
attacco
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
flangiato su ambo i lati sec. DIN
fino a 7,5 m3/h
fino a 8 m3/h
fino a 20 m3/h
fino a 30 m3/h
fino a 50 m3/h
fino a 108 m3/h
fino a 150 m3/h
fino a 190 m3/h
EN 1092-2
114 66 49*
114 66 50*
114 66 51*
114 66 52*
114 66 53*
114 66 54*
114 66 55*
114 66 56*
(5) 114 86 08*
(5) 114 86 10*
