3
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
DN 250
DN 300
86,70
102,00
198,00
271,00
400,00
750,00
1.090,00
1.500,00
106 58 51
106 58 52
106 58 53
106 58 54
106 58 55
106 58 56
106 58 57
106 58 58
3.32
2014

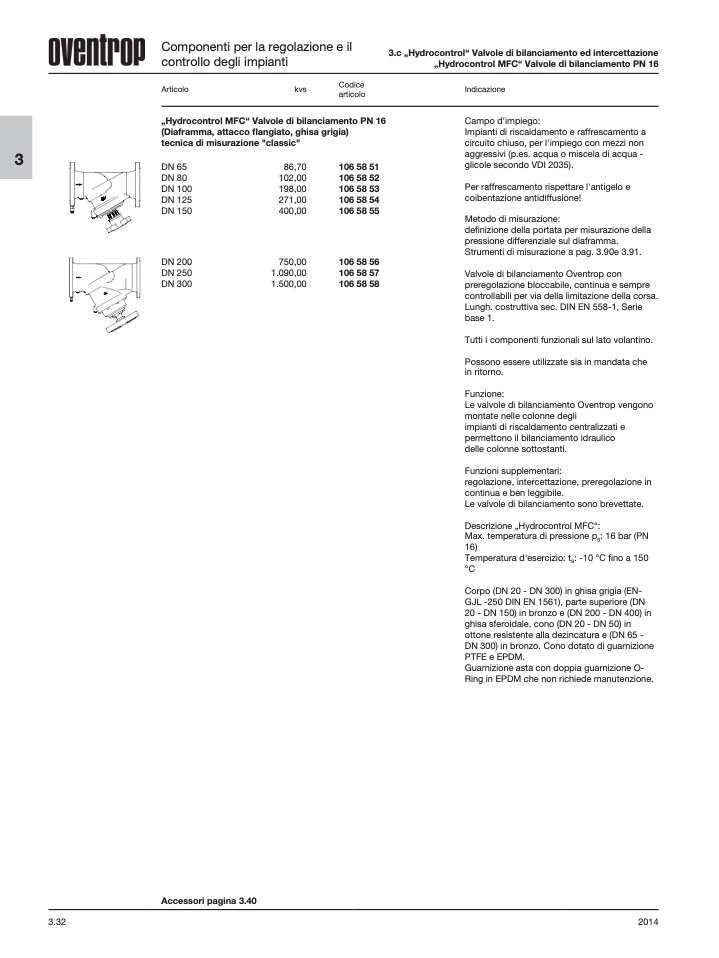

Componenti per la regolazione e il
controllo degli impianti
Articolo
kvs
Codice
articolo
„Hydrocontrol MFC“ Valvole di bilanciamento PN 16
(Diaframma, attacco flangiato, ghisa grigia)
tecnica di misurazione "classic"
3.c „Hydrocontrol“ Valvole di bilanciamento ed intercettazione
„Hydrocontrol MFC“ Valvole di bilanciamento PN 16
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento a
circuito chiuso, per l'impiego con mezzi non
aggressivi (p.es. acqua o miscela di acqua -
glicole secondo VDI 2035).
Per raffrescamento rispettare l'antigelo e
coibentazione antidiffusione!
Metodo di misurazione:
definizione della portata per misurazione della
pressione differenziale sul diaframma.
Strumenti di misurazione a pag. 3.90e 3.91.
Valvole di bilanciamento Oventrop con
preregolazione bloccabile, continua e sempre
controllabili per via della limitazione della corsa.
Lungh. costruttiva sec. DIN EN 558-1, Serie
base 1.
Tutti i componenti funzionali sul lato volantino.
Possono essere utilizzate sia in mandata che
in ritorno.
Funzione:
Le valvole di bilanciamento Oventrop vengono
montate nelle colonne degli
impianti di riscaldamento centralizzati e
permettono il bilanciamento idraulico
delle colonne sottostanti.
Funzioni supplementari:
regolazione, intercettazione, preregolazione in
continua e ben leggibile.
Le valvole di bilanciamento sono brevettate.
Descrizione „Hydrocontrol MFC“:
Max. temperatura di pressione p
s
: 16 bar (PN
16)
Temperatura d'esercizio: t
s
: -10 °C fino a 150
°C
Corpo (DN 20 - DN 300) in ghisa grigia (EN-
GJL -250 DIN EN 1561), parte superiore (DN
20 - DN 150) in bronzo e (DN 200 - DN 400) in
ghisa sferoidale, cono (DN 20 - DN 50) in
ottone resistente alla dezincatura e (DN 65 -
DN 300) in bronzo. Cono dotato di guarnizione
PTFE e EPDM.
Guarnizione asta con doppia guarnizione O-
Ring in EPDM che non richiede manutenzione.
Accessori pagina 3.40
