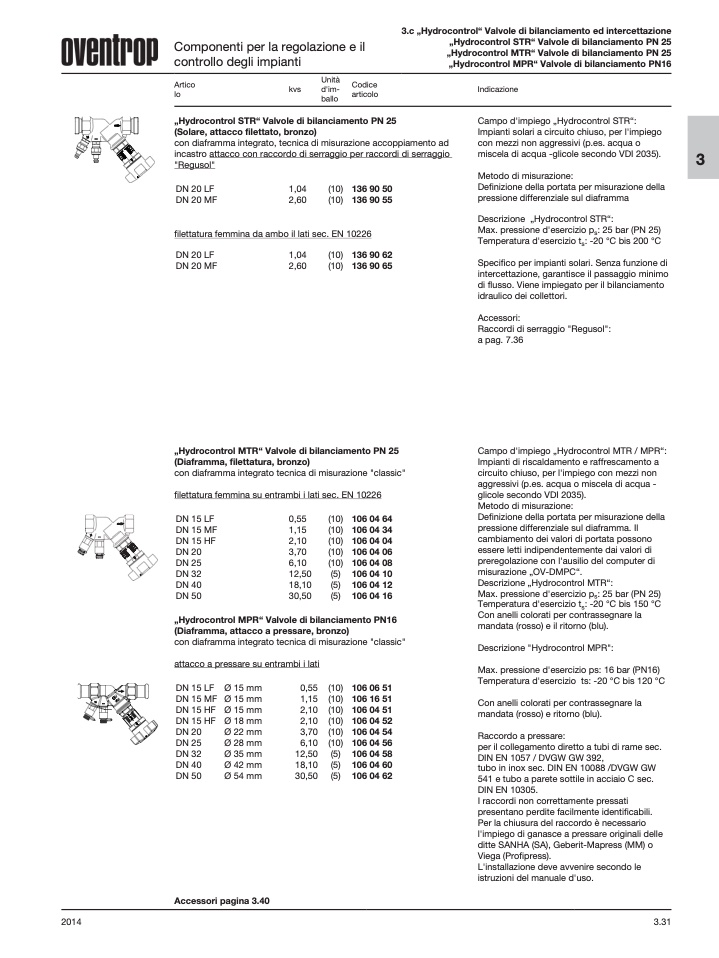

Componenti per la regolazione e il
controllo degli impianti
3.c „Hydrocontrol“ Valvole di bilanciamento ed intercettazione
„Hydrocontrol STR“ Valvole di bilanciamento PN 25
„Hydrocontrol MTR“ Valvole di bilanciamento PN 25
„Hydrocontrol MPR“ Valvole di bilanciamento PN16
Indicazione
Campo d'impiego „Hydrocontrol STR“:
Impianti solari a circuito chiuso, per l'impiego
con mezzi non aggressivi (p.es. acqua o
miscela di acqua -glicole secondo VDI 2035).
Metodo di misurazione:
Definizione della portata per misurazione della
pressione differenziale sul diaframma
Descrizione „Hydrocontrol STR“:
Max. pressione d'esercizio p
s
: 25 bar (PN 25)
Temperatura d'esercizio t
s
: -20 °C bis 200 °C
Specifico per impianti solari. Senza funzione di
intercettazione, garantisce il passaggio minimo
di flusso. Viene impiegato per il bilanciamento
idraulico dei collettori.
Accessori:
Raccordi di serraggio "Regusol":
a pag. 7.36
Campo d'impiego „Hydrocontrol MTR / MPR“:
Impianti di riscaldamento e raffrescamento a
circuito chiuso, per l'impiego con mezzi non
aggressivi (p.es. acqua o miscela di acqua -
glicole secondo VDI 2035).
Metodo di misurazione:
Definizione della portata per misurazione della
pressione differenziale sul diaframma. Il
cambiamento dei valori di portata possono
essere letti indipendentemente dai valori di
preregolazione con l'ausilio del computer di
misurazione „OV-DMPC“.
Descrizione „Hydrocontrol MTR“:
Max. pressione d'esercizio p
s
: 25 bar (PN 25)
Temperatura d'esercizio t
s
: -20 °C bis 150 °C
Con anelli colorati per contrassegnare la
mandata (rosso) e il ritorno (blu).
Descrizione "Hydrocontrol MPR":
Max. pressione d'esercizio ps: 16 bar (PN16)
Temperatura d'esercizio ts: -20 °C bis 120 °C
Con anelli colorati per contrassegnare la
mandata (rosso) e ritorno (blu).
Raccordo a pressare:
per il collegamento diretto a tubi di rame sec.
DIN EN 1057 / DVGW GW 392,
tubo in inox sec. DIN EN 10088 /DVGW GW
541 e tubo a parete sottile in acciaio C sec.
DIN EN 10305.
I raccordi non correttamente pressati
presentano perdite facilmente identificabili.
Per la chiusura del raccordo è necessario
l'impiego di ganasce a pressare originali delle
ditte SANHA (SA), Geberit-Mapress (MM) o
Viega (Profipress).
L'installazione deve avvenire secondo le
istruzioni del manuale d'uso.
Artico
lo
kvs
Unità
d'im-
ballo
Codice
articolo
„Hydrocontrol STR“ Valvole di bilanciamento PN 25
(Solare, attacco filettato, bronzo)
con diaframma integrato, tecnica di misurazione accoppiamento ad
incastro attacco con raccordo di serraggio per raccordi di serraggio
"Regusol"
3
DN 20 LF
DN 20 MF
1,04
(10) 136 90 50
2,60
(10) 136 90 55
filettatura femmina da ambo il lati sec. EN 10226
DN 20 LF
DN 20 MF
1,04
(10) 136 90 62
2,60
(10) 136 90 65
„Hydrocontrol MTR“ Valvole di bilanciamento PN 25
(Diaframma, filettatura, bronzo)
con diaframma integrato tecnica di misurazione "classic"
filettatura femmina su entrambi i lati sec. EN 10226
DN 15 LF
DN 15 MF
DN 15 HF
DN 20
DN 25
DN 32
DN 40
DN 50
0,55
(10)
1,15
(10)
2,10
(10)
3,70
(10)
6,10
(10)
12,50
(5)
18,10
(5)
30,50
(5)
106 04 64
106 04 34
106 04 04
106 04 06
106 04 08
106 04 10
106 04 12
106 04 16
„Hydrocontrol MPR“ Valvole di bilanciamento PN16
(Diaframma, attacco a pressare, bronzo)
con diaframma integrato tecnica di misurazione "classic"
attacco a pressare su entrambi i lati
0,55
1,15
2,10
2,10
3,70
6,10
12,50
18,10
30,50
DN 15 LF
DN 15 MF
DN 15 HF
DN 15 HF
DN 20
DN 25
DN 32
DN 40
DN 50
Ø 15 mm
Ø 15 mm
Ø 15 mm
Ø 18 mm
Ø 22 mm
Ø 28 mm
Ø 35 mm
Ø 42 mm
Ø 54 mm
(10)
(10)
(10)
(10)
(10)
(10)
(5)
(5)
(5)
106 06 51
106 16 51
106 04 51
106 04 52
106 04 54
106 04 56
106 04 58
106 04 60
106 04 62
Accessori pagina 3.40
