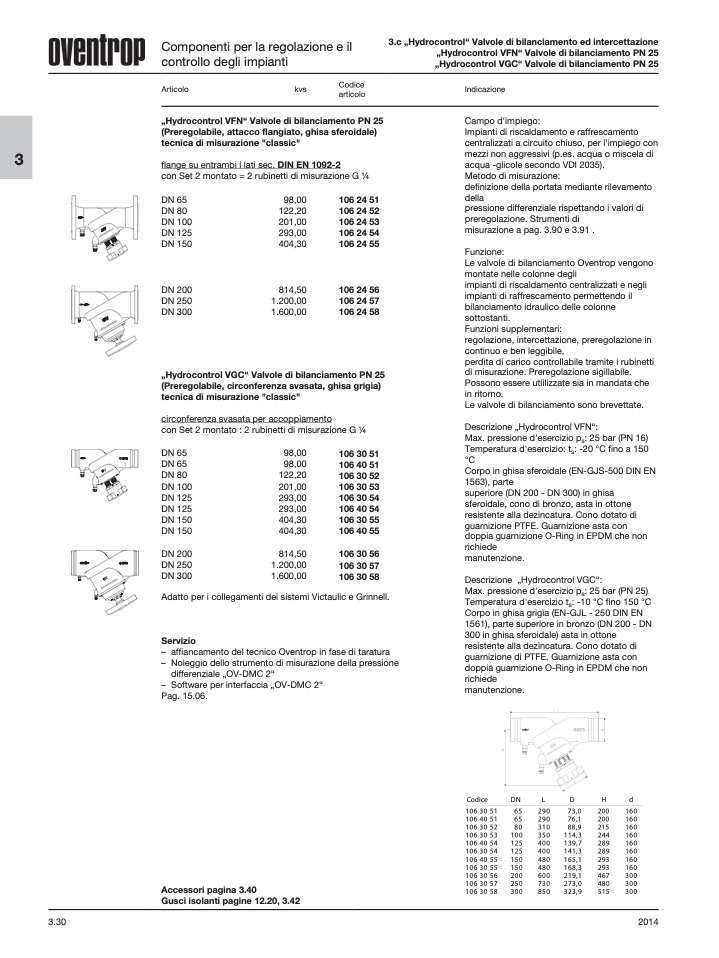

3
Componenti per la regolazione e il
controllo degli impianti
Articolo
kvs
Codice
articolo
„Hydrocontrol VFN“ Valvole di bilanciamento PN 25
(Preregolabile, attacco flangiato, ghisa sferoidale)
tecnica di misurazione "classic"
flange su entrambi i lati sec. DIN EN 1092-2
3.c „Hydrocontrol“ Valvole di bilanciamento ed intercettazione
„Hydrocontrol VFN“ Valvole di bilanciamento PN 25
„Hydrocontrol VGC“ Valvole di bilanciamento PN 25
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento
centralizzati a circuito chiuso, per l'impiego con
mezzi non aggressivi (p.es. acqua o miscela di
acqua -glicole secondo VDI 2035).
Metodo di misurazione:
definizione della portata mediante rilevamento
della
pressione differenziale rispettando i valori di
preregolazione. Strumenti di
misurazione a pag. 3.90 e 3.91 .
Funzione:
Le valvole di bilanciamento Oventrop vengono
montate nelle colonne degli
impianti di riscaldamento centralizzati e negli
impianti di raffrescamento permettendo il
bilanciamento idraulico delle colonne
sottostanti.
Funzioni supplementari:
regolazione, intercettazione, preregolazione in
continuo e ben leggibile,
perdita di carico controllabile tramite i rubinetti
di misurazione. Preregolazione sigillabile.
Possono essere utlilizzate sia in mandata che
in ritorno.
Le valvole di bilanciamento sono brevettate.
Descrizione „Hydrocontrol VFN“:
Max. pressione d'esercizio p
s
: 25 bar (PN 16)
Temperatura d'esercizio: t
s
: -20 °C fino a 150
°C
Corpo in ghisa sferoidale (EN-GJS-500 DIN EN
1563), parte
superiore (DN 200 - DN 300) in ghisa
sferoidale, cono di bronzo, asta in ottone
resistente alla dezincatura. Cono dotato di
guarnizione PTFE. Guarnizione asta con
doppia guarnizione O-Ring in EPDM che non
richiede
manutenzione.
Descrizione „Hydrocontrol VGC“:
Max. pressione d'esercizio p
s
: 25 bar (PN 25)
Temperatura d'esercizio t
s
: -10 °C fino 150 °C
Corpo in ghisa grigia (EN-GJL - 250 DIN EN
1561), parte superiore in bronzo (DN 200 - DN
300 in ghisa sferoidale) asta in ottone
resistente alla dezincatura. Cono dotato di
guarnizione di PTFE. Guarnizione asta con
doppia guarnizione O-Ring in EPDM che non
richiede
manutenzione.
3.30
2014
con Set
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
DN 250
DN 300
2 montato = 2 rubinetti di misurazione G 1⁄4
98,00
106 24 51
122,20
106 24 52
201,00
106 24 53
293,00
106 24 54
404,30
106 24 55
814,50
106 24 56
1.200,00
106 24 57
1.600,00
106 24 58
„Hydrocontrol VGC“ Valvole di bilanciamento PN 25
(Preregolabile, circonferenza svasata, ghisa grigia)
tecnica di misurazione "classic"
circonferenza svasata per accoppiamento
con Set
DN 65
DN 65
DN 80
DN 100
DN 125
DN 125
DN 150
DN 150
DN 200
DN 250
DN 300
2 montato : 2 rubinetti di misurazione G 1⁄4
98,00
106 30 51
98,00
106 40 51
122,20
106 30 52
201,00
106 30 53
293,00
106 30 54
293,00
106 40 54
404,30
106 30 55
404,30
106 40 55
814,50
106 30 56
1.200,00
106 30 57
1.600,00
106 30 58
Adatto per i collegamenti dei sistemi Victaulic e Grinnell.
Servizio
– affiancamento del tecnico Oventrop in fase di taratura
– Noleggio dello strumento di misurazione della pressione
differenziale „OV-DMC 2“
– Software per interfaccia „OV-DMC 2“
Pag. 15.06.
Accessori pagina 3.40
Gusci isolanti pagine 12.20, 3.42
65
65
80
100
125
125
150
150
200
250
300
290
290
310
350
400
400
480
480
600
730
850
73,0
76,1
88,9
114,3
139,7
141,3
165,1
168,3
219,1
273,0
323,9
200
200
215
244
289
289
293
293
467
480
515
160
160
160
160
160
160
160
160
300
300
300
Codice
106 30 51
106 40 51
106 30 52
106 30 53
106 40 54
106 30 54
106 40 55
106 30 55
106 30 56
106 30 57
106 30 58
DN
L
D
H
d
