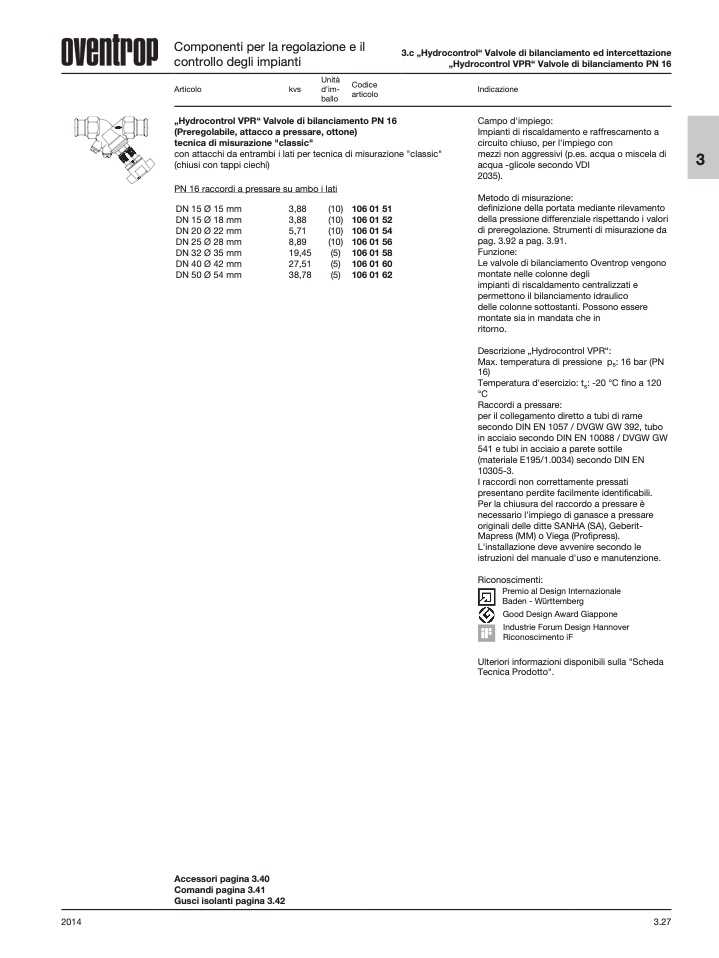

Componenti per la regolazione e il

controllo degli impianti

3.c „Hydrocontrol“ Valvole di bilanciamento ed intercettazione

„Hydrocontrol VPR“ Valvole di bilanciamento PN 16

Indicazione

Campo d'impiego:

Impianti di riscaldamento e raffrescamento a

circuito chiuso, per l'impiego con

mezzi non aggressivi (p.es. acqua o miscela di

acqua -glicole secondo VDI

2035).

Metodo di misurazione:

definizione della portata mediante rilevamento

della pressione differenziale rispettando i valori

di preregolazione. Strumenti di misurazione da

pag. 3.92 a pag. 3.91.

Funzione:

Le valvole di bilanciamento Oventrop vengono

montate nelle colonne degli

impianti di riscaldamento centralizzati e

permettono il bilanciamento idraulico

delle colonne sottostanti. Possono essere

montate sia in mandata che in

ritorno.

Descrizione „Hydrocontrol VPR“:

Max. temperatura di pressione p

s

: 16 bar (PN

16)

Temperatura d'esercizio: t

s

: -20 °C fino a 120

°C

Raccordi a pressare:

per il collegamento diretto a tubi di rame

secondo DIN EN 1057 / DVGW GW 392, tubo

in acciaio secondo DIN EN 10088 / DVGW GW

541 e tubi in acciaio a parete sottile

(materiale E195/1.0034) secondo DIN EN

10305-3.

I raccordi non correttamente pressati

presentano perdite facilmente identificabili.

Per la chiusura del raccordo a pressare è

necessario l'impiego di ganasce a pressare

originali delle ditte SANHA (SA), Geberit-

Mapress (MM) o Viega (Profipress).

L'installazione deve avvenire secondo le

istruzioni del manuale d'uso e manutenzione.

Riconoscimenti:

Premio al Design Internazionale

Baden - Württemberg

Good Design Award Giappone

Industrie Forum Design Hannover

Riconoscimento iF

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Unità

Articolo

kvs

d'im-

ballo

„Hydrocontrol VPR“ Valvole di bilanciamento PN 16

(Preregolabile, attacco a pressare, ottone)

tecnica di misurazione "classic"

con attacchi da entrambi i lati per tecnica

(chiusi con tappi ciechi)

PN 16 raccordi a pressare su ambo i lati

DN 15 Ø 15 mm

DN 15 Ø 18 mm

DN 20 Ø 22 mm

DN 25 Ø 28 mm

DN 32 Ø 35 mm

DN 40 Ø 42 mm

DN 50 Ø 54 mm

3,88

(10)

3,88

(10)

5,71

(10)

8,89

(10)

19,45

(5)

27,51

(5)

38,78

(5)

106 01 51

106 01 52

106 01 54

106 01 56

106 01 58

106 01 60

106 01 62

Accessori pagina 3.40

Comandi pagina 3.41

Gusci isolanti pagina 3.42

Codice

articolo

di misurazione "classic"
