3

attacco

con set

flangiato su ambo i lati sec. DIN EN 1092-2

2 montato di collegamento = 2 rubinetti di misurazione G 1⁄4

3.28

2014

GG25

GG25

GG25

GG25

GG25

GG25

DN 20

4,80

DN 25

8,40

DN 32

17,10

DN 40

26,90

DN 50

36,00

DN 65

98,00

DN 80

122,20

DN 100

201,00

DN 125

293,00

DN 150

404,30

DN 200

814,50

DN 250

1.200,00

DN 300

1.600,00

DN 350

2.250,00

DN 400

3.750,00

Diametri più grandi a richiesta

106 26 46

106 26 47

106 26 48

106 26 49

106 26 50

106 26 51

106 26 52

106 26 53

106 26 54

106 26 55

106 26 56

106 26 57

106 26 58

106 26 59

106 26 60

Componenti per la regolazione e il

controllo degli impianti

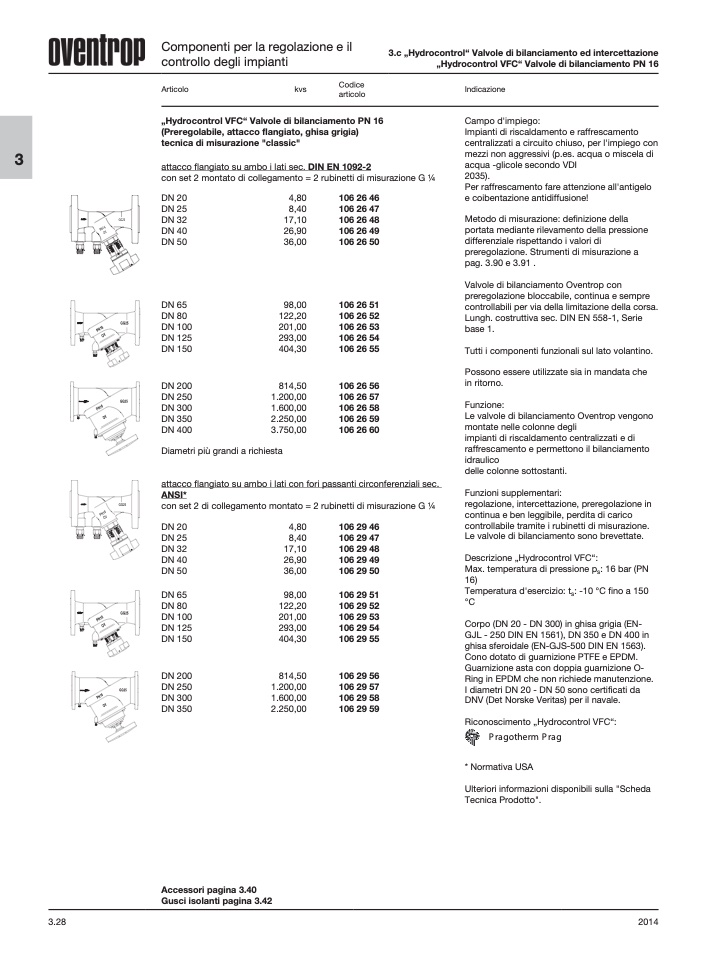

„Hydrocontrol VFC“ Valvole di bilanciamento PN 16

Articolo

kvs

Codice

articolo

„Hydrocontrol VFC“ Valvole di bilanciamento PN 16

(Preregolabile, attacco flangiato, ghisa grigia)

tecnica di misurazione "classic"

Indicazione

Campo d'impiego:

Impianti di riscaldamento e raffrescamento

centralizzati a circuito chiuso, per l'impiego con

mezzi non aggressivi (p.es. acqua o miscela di

acqua -glicole secondo VDI

2035).

Per raffrescamento fare attenzione all'antigelo

e coibentazione antidiffusione!

Metodo di misurazione: definizione della

portata mediante rilevamento della pressione

differenziale rispettando i valori di

preregolazione. Strumenti di misurazione a

pag. 3.90 e 3.91 .

Valvole di bilanciamento Oventrop con

preregolazione bloccabile, continua e sempre

controllabili per via della limitazione della corsa.

Lungh. costruttiva sec. DIN EN 558-1, Serie

base 1.

Tutti i componenti funzionali sul lato volantino.

Possono essere utilizzate sia in mandata che

in ritorno.

Funzione:

Le valvole di bilanciamento Oventrop vengono

montate nelle colonne degli

impianti di riscaldamento centralizzati e di

raffrescamento e permettono il bilanciamento

idraulico

delle colonne sottostanti.

Funzioni supplementari:

regolazione, intercettazione, preregolazione in

continua e ben leggibile, perdita di carico

controllabile tramite i rubinetti di misurazione.

Le valvole di bilanciamento sono brevettate.

Descrizione „Hydrocontrol VFC“:

Max. temperatura di pressione p

s

: 16 bar (PN

16)

Temperatura d'esercizio: t

s

: -10 °C fino a 150

°C

Corpo (DN 20 - DN 300) in ghisa grigia (EN-

GJL - 250 DIN EN 1561), DN 350 e DN 400 in

ghisa sferoidale (EN-GJS-500 DIN EN 1563).

Cono dotato di guarnizione PTFE e EPDM.

Guarnizione asta con doppia guarnizione O-

Ring in EPDM che non richiede manutenzione.

I diametri DN 20 - DN 50 sono certificati da

DNV (Det Norske Veritas) per il navale.

Riconoscimento „Hydrocontrol VFC“:

Pragotherm Prag

* Normativa USA

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

attacco

ANSI*

con set

DN 20

DN 25

DN 32

DN 40

DN 50

DN 65

DN 80

DN 100

DN 125

DN 150

DN 200

DN 250

DN 300

DN 350

flangiato su ambo i lati con fori passanti circonferenziali sec.

2 di collegamento montato = 2 rubinetti di misurazione G 1⁄4

Accessori pagina 3.40

Gusci isolanti pagina 3.42

4,80

8,40

17,10

26,90

36,00

98,00

122,20

201,00

293,00

404,30

814,50

1.200,00

1.600,00

2.250,00

106 29 46

106 29 47

106 29 48

106 29 49

106 29 50

106 29 51

106 29 52

106 29 53

106 29 54

106 29 55

106 29 56

106 29 57

106 29 58

106 29 59

3.c „Hydrocontrol“ Valvole di bilanciamento ed intercettazione

0

0

0

0

PN16

OV

0

2

2

6

8

4

6

8

4

0

0

2

2

4

4

6

6

0

PN16

OV

0

2

2

6

8

4

6

8

4

0

0

2

2

4

4

6

6

0

PN16

OV

PN16

OV

PN16

OV

PN16

OV
