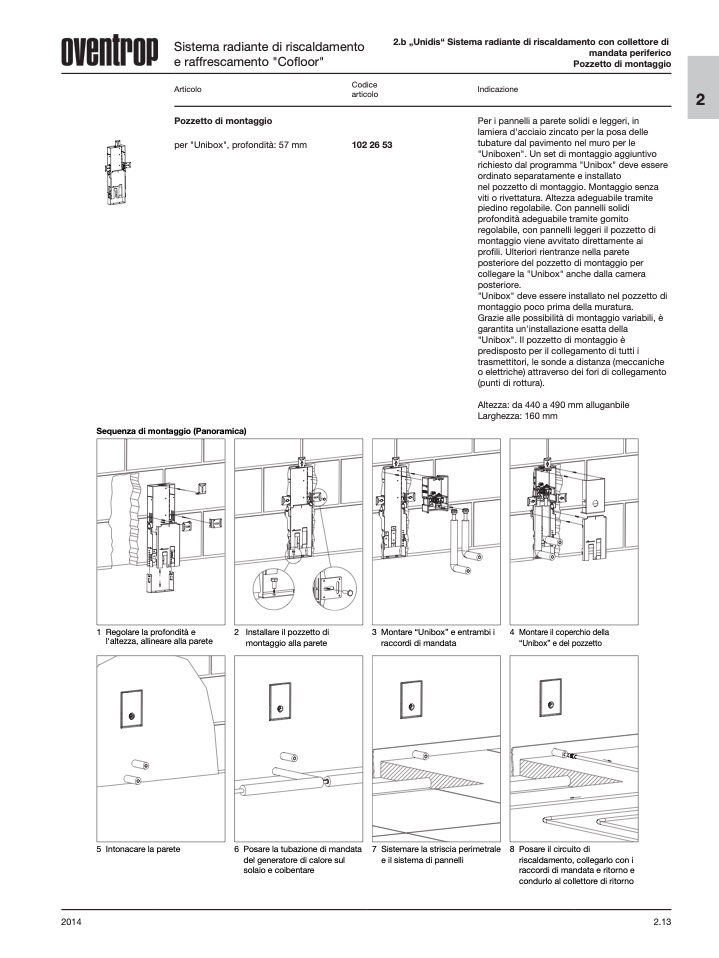

Sequenza di montaggio (Panoramica)

1 Regolare la profondità e

l'altezza, allineare alla parete

2 Installare il pozzetto di

montaggio alla parete

3 Montare “Unibox” e entrambi i

raccordi di mandata

4

Montare il coperchio della

“Unibox” e del pozzetto

5 Intonacare la parete

6 Posare la tubazione di mandata

del generatore di calore sul

solaio e coibentare

7 Sistemare la striscia perimetrale

e il sistema di pannelli

8

Posare il circuito di

riscaldamento, collegarlo con i

raccordi di mandata e ritorno e

condurlo al collettore di ritorno

Sistema radiante di riscaldamento

e raffrescamento "Cofloor"

2.b „Unidis“ Sistema radiante di riscaldamento con collettore di

mandata periferico

Pozzetto di montaggio

Articolo

Pozzetto di montaggio

per "Unibox", profondità: 57 mm

Codice

articolo

102 26 53

Indicazione

Per i pannelli a parete solidi e leggeri, in

lamiera d'acciaio zincato per la posa delle

tubature dal pavimento nel muro per le

"Uniboxen". Un set di montaggio aggiuntivo

richiesto dal programma "Unibox" deve essere

ordinato separatamente e installato

nel pozzetto di montaggio. Montaggio senza

viti o rivettatura. Altezza adeguabile tramite

piedino regolabile. Con pannelli solidi

profondità adeguabile tramite gomito

regolabile, con pannelli leggeri il pozzetto di

montaggio viene avvitato direttamente ai

profili. Ulteriori rientranze nella parete

posteriore del pozzetto di montaggio per

collegare la "Unibox" anche dalla camera

posteriore.

"Unibox" deve essere installato nel pozzetto di

montaggio poco prima della muratura.

Grazie alle possibilità di montaggio variabili, è

garantita un'installazione esatta della

"Unibox". Il pozzetto di montaggio è

predisposto per il collegamento di tutti i

trasmettitori, le sonde a distanza (meccaniche

o elettriche) attraverso dei fori di collegamento

(punti di rottura).

Altezza: da 440 a 490 mm alluganbile

Larghezza: 160 mm
