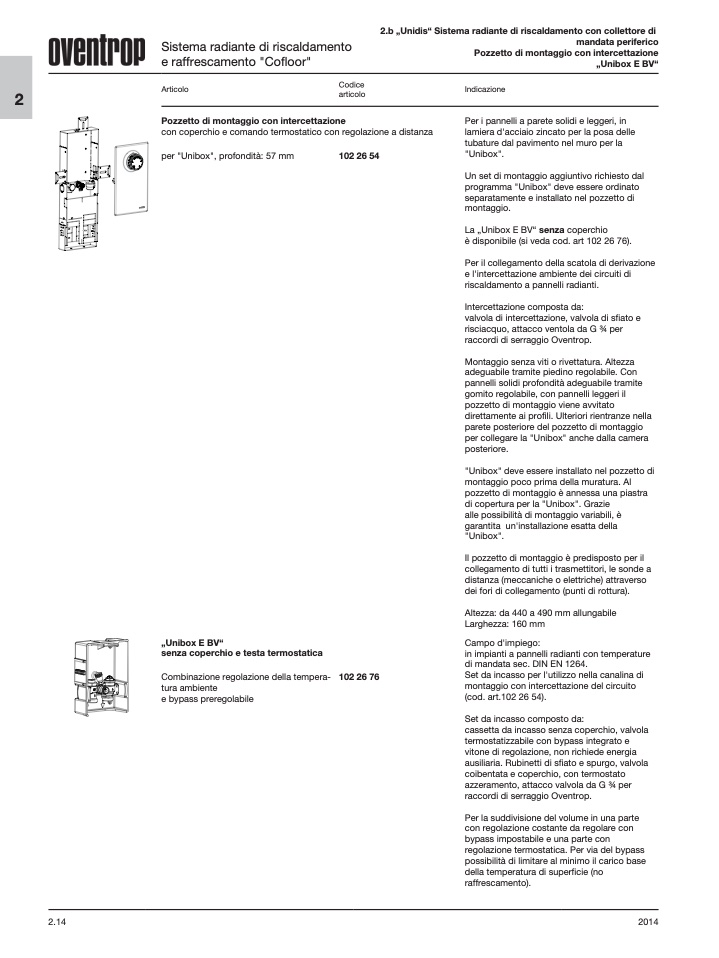

Sistema radiante di riscaldamento
e raffrescamento "Cofloor"
Articolo
Codice
articolo
Pozzetto di montaggio con intercettazione
con coperchio e comando termostatico con regolazione a distanza
2.14
2014
per "Unibox", profondità: 57 mm
102 26 54
„Unibox E BV“
senza coperchio e testa termostatica
Combinazione regolazione della tempera-
tura ambiente
e bypass preregolabile
102 26 76
2.b „Unidis“ Sistema radiante di riscaldamento con collettore di
mandata periferico
Pozzetto di montaggio con intercettazione
„Unibox E BV“
Indicazione
Per i pannelli a parete solidi e leggeri, in
lamiera d'acciaio zincato per la posa delle
tubature dal pavimento nel muro per la
"Unibox".
Un set di montaggio aggiuntivo richiesto dal
programma "Unibox" deve essere ordinato
separatamente e installato nel pozzetto di
montaggio.
La „Unibox E BV“ senza coperchio
è disponibile (si veda cod. art 102 26 76).
Per il collegamento della scatola di derivazione
e l'intercettazione ambiente dei circuiti di
riscaldamento a pannelli radianti.
Intercettazione composta da:
valvola di intercettazione, valvola di sfiato e
risciacquo, attacco ventola da G 3⁄4 per
raccordi di serraggio Oventrop.
Montaggio senza viti o rivettatura. Altezza
adeguabile tramite piedino regolabile. Con
pannelli solidi profondità adeguabile tramite
gomito regolabile, con pannelli leggeri il
pozzetto di montaggio viene avvitato
direttamente ai profili. Ulteriori rientranze nella
parete posteriore del pozzetto di montaggio
per collegare la "Unibox" anche dalla camera
posteriore.
"Unibox" deve essere installato nel pozzetto di
montaggio poco prima della muratura. Al
pozzetto di montaggio è annessa una piastra
di copertura per la "Unibox". Grazie
alle possibilità di montaggio variabili, è
garantita un'installazione esatta della
"Unibox".
Il pozzetto di montaggio è predisposto per il
collegamento di tutti i trasmettitori, le sonde a
distanza (meccaniche o elettriche) attraverso
dei fori di collegamento (punti di rottura).
Altezza: da 440 a 490 mm allungabile
Larghezza: 160 mm
Campo d'impiego:
in impianti a pannelli radianti con temperature
di mandata sec. DIN EN 1264.
Set da incasso per l'utilizzo nella canalina di
montaggio con intercettazione del circuito
(cod. art.102 26 54).
Set da incasso composto da:
cassetta da incasso senza coperchio, valvola
termostatizzabile con bypass integrato e
vitone di regolazione, non richiede energia
ausiliaria. Rubinetti di sfiato e spurgo, valvola
coibentata e coperchio, con termostato
azzeramento, attacco valvola da G 3⁄4 per
raccordi di serraggio Oventrop.
Per la suddivisione del volume in una parte
con regolazione costante da regolare con
bypass impostabile e una parte con
regolazione termostatica. Per via del bypass
possibilità di limitare al minimo il carico base
della temperatura di superficie (no
raffrescamento).
