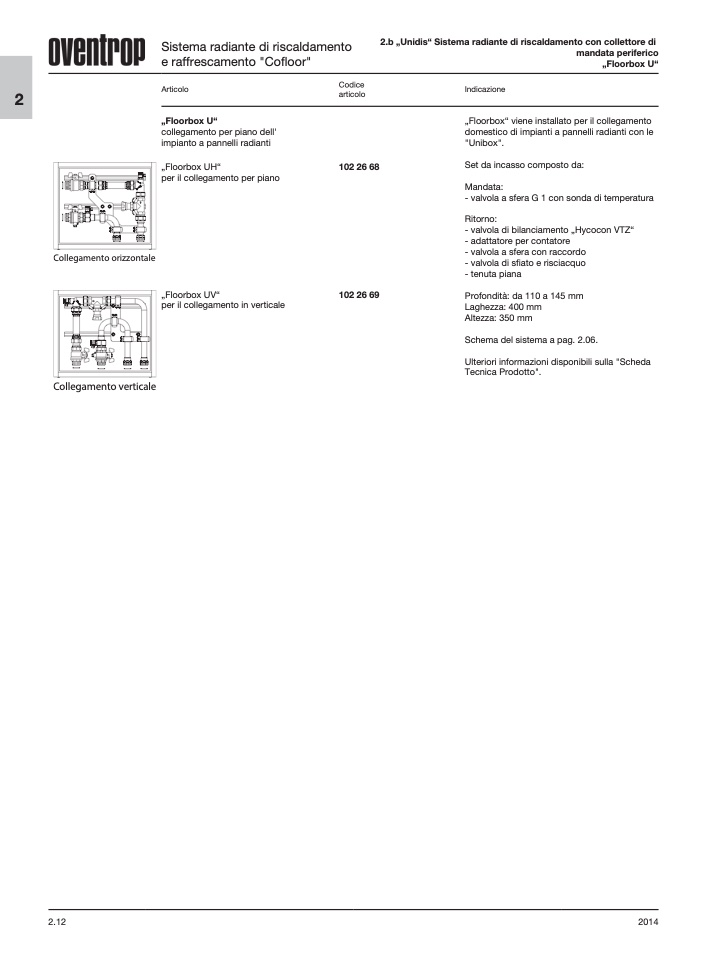

2

Articolo

„Floorbox U“

collegamento per piano dell'

impianto a pannelli radianti

„Floorbox UH“

per il collegamento per piano

„Floorbox UV“

per il collegamento in verticale

Codice

articolo

102 26 68

102 26 69

Indicazione

„Floorbox“ viene installato per il collegamento

domestico di impianti a pannelli radianti con le

"Unibox".

Set da incasso composto da:

Mandata:

- valvola a sfera G 1 con sonda di temperatura

Ritorno:

- valvola di bilanciamento „Hycocon VTZ“

- adattatore per contatore

- valvola a sfera con raccordo

- valvola di sfiato e risciacquo

- tenuta piana

Profondità: da 110 a 145 mm

Laghezza: 400 mm

Altezza: 350 mm

Schema del sistema a pag. 2.06.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Collegamento orizzontale

Collegamento verticale

2.12

2014

Sistema radiante di riscaldamento

e raffrescamento "Cofloor"

2.b „Unidis“ Sistema radiante di riscaldamento con collettore di

mandata periferico

„Floorbox U“
