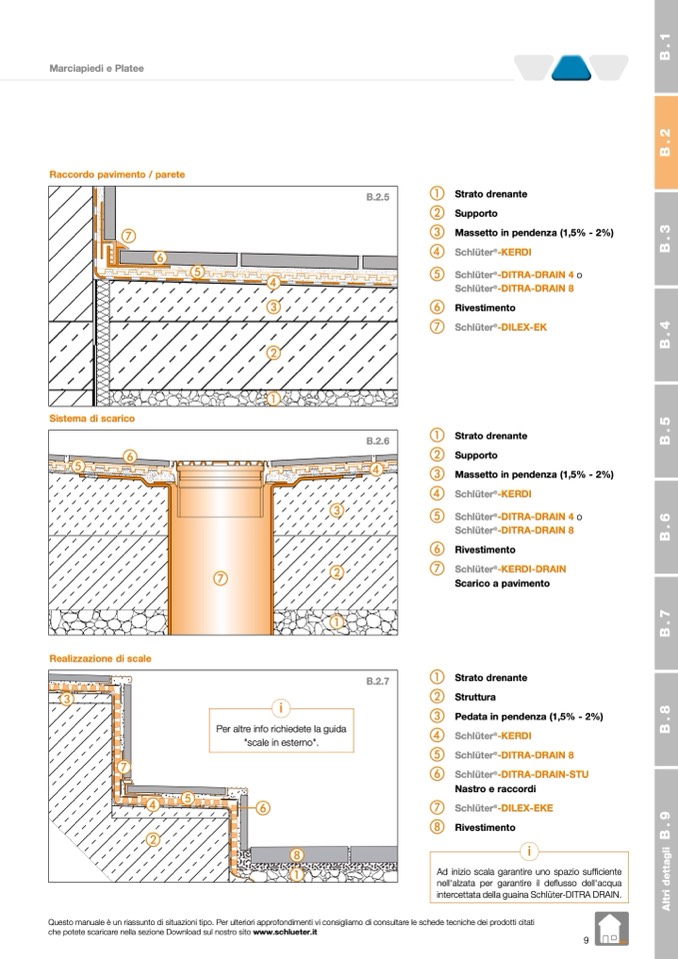

Marciapiedi e Platee

Raccordo pavimento / parete

g

f

B.2.5

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

f Rivestimento

g Schlüter

®

-DILEX-EK

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

f Rivestimento

g Schlüter

®

-KERDI-DRAIN

Scarico a pavimento

a Strato drenante

b Struttura

c Pedata in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 8

f Schlüter

®

-DITRA-DRAIN-STU

Nastro e raccordi

g Schlüter

®

-DILEX-EKE

 Rivestimento

i

Ad inizio scala garantire uno spazio sufficiente

nell'alzata per garantire il deflusso dell'acqua

intercettata della guaina Schlüter-DITRA DRAIN.

Sistema di scarico

f

B.2.6

d

c

b

a

B.2.7

e

Realizzazione di scale

c

i

g

d

b

e

f

e

d

c

b

a

g

Per altre info richiedete la guida

"scale in esterno".



a

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
