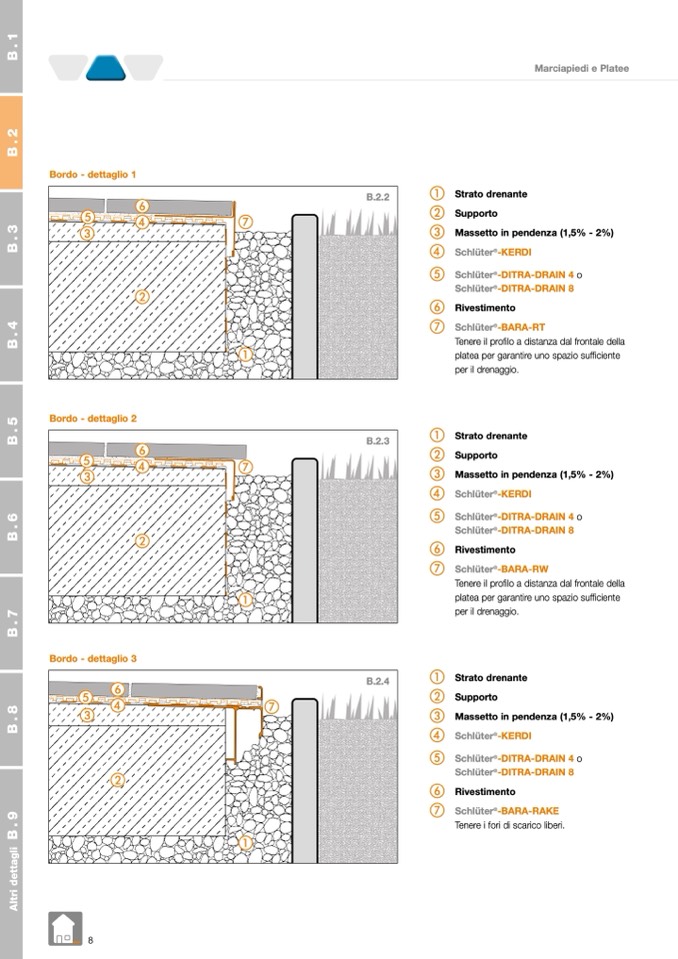

Bordo - dettaglio 1

Marciapiedi e Platee

e

c

f

d

g

B.2.2

b

a

Bordo - dettaglio 2

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

f Rivestimento

g Schlüter

®

-BARA-RT

Tenere il profilo a distanza dal frontale della

platea per garantire uno spazio sufficiente

per il drenaggio.

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

f Rivestimento

g Schlüter

®

-BARA-RW

Tenere il profilo a distanza dal frontale della

platea per garantire uno spazio sufficiente

per il drenaggio.

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Schlüter

®

-KERDI

e Schlüter

®

-DITRA-DRAIN 4o

Schlüter

®

-DITRA-DRAIN 8

f Rivestimento

g Schlüter

®

-BARA-RAKE

Tenere i fori di scarico liberi.

e

c

f

d

g

B.2.3

B.2.4

Bordo - dettaglio 3

f

b

a

b

e

d

g

c

a
