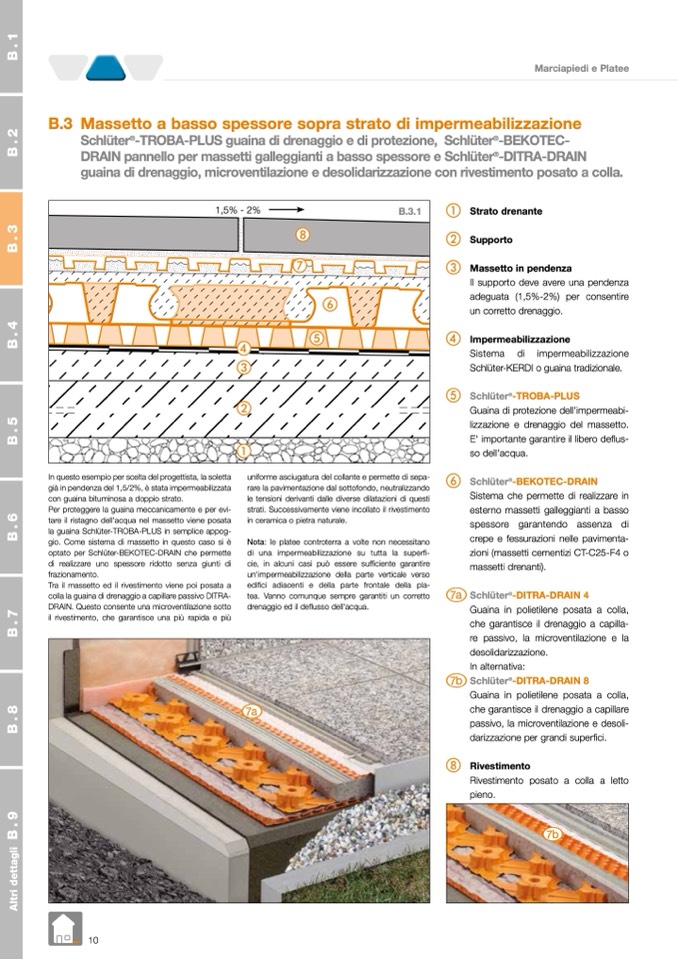

B.3 Massetto a basso spessore sopra strato di impermeabilizzazione

Schlüter

®

-TROBA-PLUSguainadidrenaggioediprotezione, Schlüter

®

-BEKOTEC-

DRAIN pannello per massetti galleggianti a basso spessore e Schlüter

®

-DITRA-DRAIN

guaina di drenaggio, microventilazione e desolidarizzazione con rivestimento posato a colla.

Marciapiedi e Platee

1,5% - 2%



g

f

B.3.1

e

c

d

b

a

In questo esempio per scelta del progettista, la soletta

già in pendenza del 1,5/2%,

è stata impermeabilizzata

con guaina bituminosa a doppio strato.

Per proteggere la guaina meccanicamente e per evi-

tare il ristagno dell'acqua nel massetto viene posata

la guaina Schlüter-TROBA-PLUS in semplice appog-

gio. Come sistema di massetto in questo caso si è

optato per Schlüter-BEKOTEC-DRAIN che permette

di realizzare uno spessore ridotto senza giunti di

frazionamento.

Tra il massetto ed il rivestimento viene poi posata a

colla la guaina di drenaggio a capillare passivo DITRA-

DRAIN. Questo consente una microventilazione sotto

il rivestimento, che garantisce una più rapida e più

uniforme asciugatura del collante e permette di sepa-

rare la pavimentazione dal sottofondo, neutralizzando

le tensioni derivanti dalle diverse dilatazioni di questi

strati. Successivamente viene incollato il rivestimento

in ceramica o pietra naturale.

Nota: le platee controterra a volte non necessitano

di una impermeabilizzazione su tutta la superfi-

cie, in alcuni casi può essere sufficiente garantire

un'impermeabilizzazione della parte verticale verso

edifici adiacenti e della parte frontale della pla-

tea. Vanno comunque sempre garantiti un corretto

drenaggio ed il deflusso dell'acqua.

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

e Schlüter

®

-TROBA-PLUS

Guaina di protezione dell'impermeabi-

lizzazione e drenaggio del massetto.

E' importante garantire il libero deflus-

so dell'acqua.

f Schlüter

®

-BEKOTEC-DRAIN

Sistema che permette di realizzare in

esterno massetti galleggianti a basso

spessore garantendo assenza di

crepe e fessurazioni nelle pavimenta-

zioni (massetti cementizi CT-C25-F4 o

massetti drenanti).

7a Schlüter

®

-DITRA-DRAIN 4

Guaina in polietilene posata a colla,

che garantisce il drenaggio a capilla-

re passivo, la microventilazione e la

desolidarizzazione.

In alternativa:

7b Schlüter

®

-DITRA-DRAIN 8

Guaina in polietilene posata a colla,

che garantisce il drenaggio a capillare

passivo, la microventilazione e desoli-

darizzazione per grandi superfici.

 Rivestimento

Rivestimento posato a colla a letto

pieno.
