j
B.5.5
i
e
g
f
c
d
b
a
i
g
j
B.5.6
f
e
c
d
b
a
Per ulteriori informazioni,
vedi pagina 29.
18

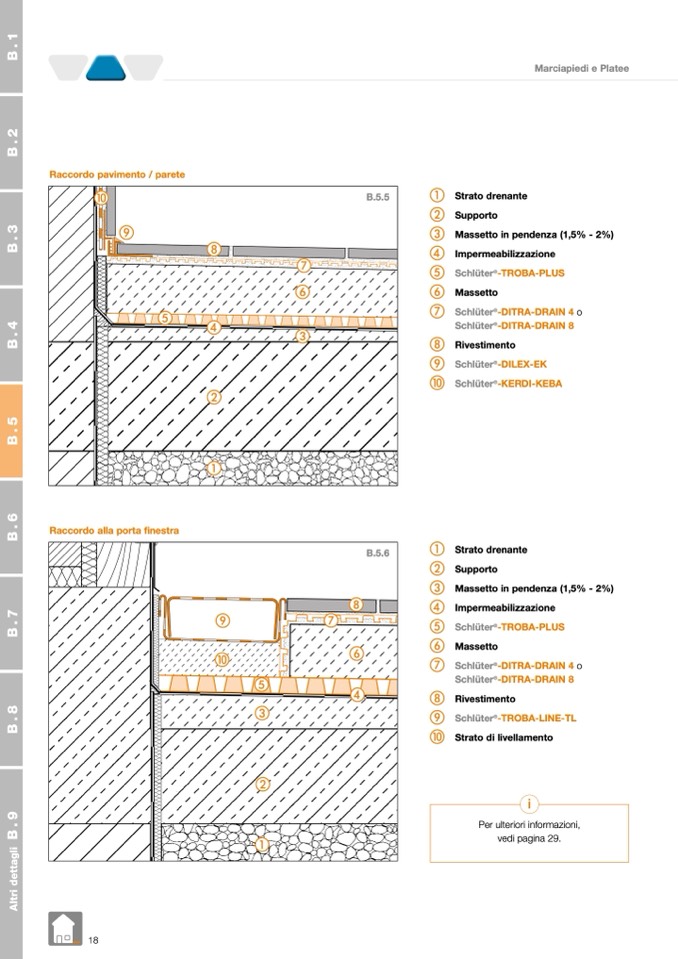

Raccordo pavimento / parete
Marciapiedi e Platee
a Strato drenante
b Supporto
c Massetto in pendenza (1,5% - 2%)
d Impermeabilizzazione
e Schlüter
®
-TROBA-PLUS
f Massetto
g Schlüter
®
-DITRA-DRAIN 4 o
Schlüter
®
-DITRA-DRAIN 8
Rivestimento
i Schlüter
®
-DILEX-EK
j Schlüter
®
-KERDI-KEBA
Raccordo alla porta finestra
a Strato drenante
b Supporto
c Massetto in pendenza (1,5% - 2%)
d Impermeabilizzazione
e Schlüter
®
-TROBA-PLUS
f Massetto
g Schlüter
®
-DITRA-DRAIN 4 o
Schlüter
®
-DITRA-DRAIN 8
Rivestimento
i Schlüter
®
-TROBA-LINE-TL
j Strato di livellamento
