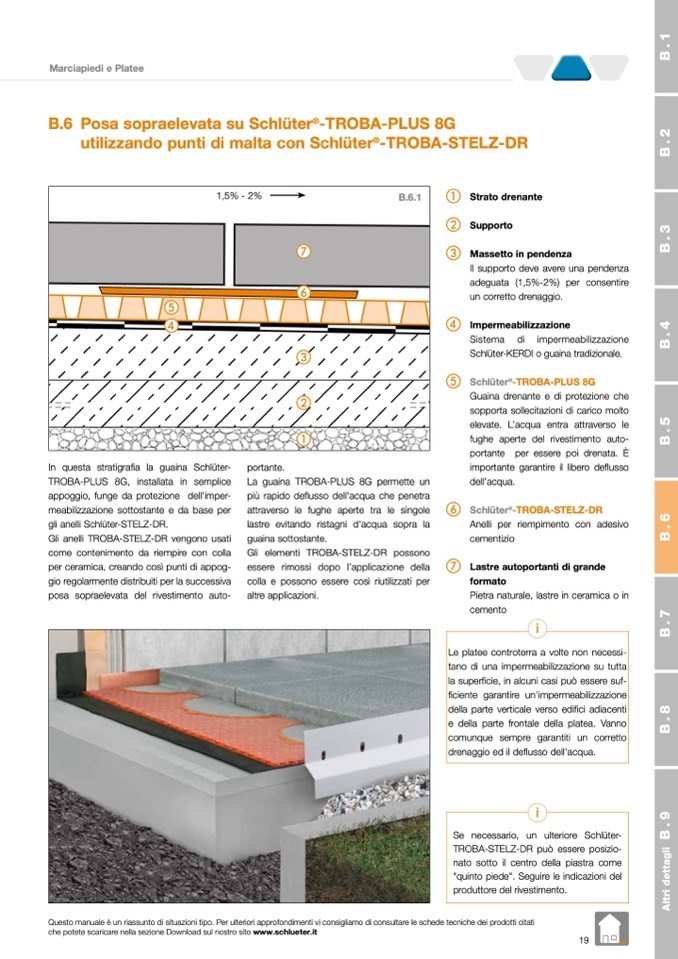

Marciapiedi e Platee

B.6 Posa sopraelevata su Schlüter

®

-TROBA-PLUS 8G

utilizzando punti di malta con Schlüter

®

-TROBA-STELZ-DR

1,5% - 2%

B.6.1

e

d

g

f

c

b

a

In questa stratigrafia la guaina Schlüter-

TROBA-PLUS 8G, installata in semplice

appoggio, funge da protezione dell'imper-

meabilizzazione sottostante e da base per

gli anelli Schlüter-STELZ-DR.

Gli anelli TROBA-STELZ-DR vengono usati

come contenimento da riempire con colla

per ceramica, creando così punti di appog-

gio regolarmente distribuiti per la successiva

posa sopraelevata del rivestimento auto-

portante.

La guaina TROBA-PLUS 8G permette un

più rapido deflusso dell'acqua che penetra

attraverso le fughe aperte tra le singole

lastre evitando ristagni d'acqua sopra la

guaina sottostante.

Gli elementi TROBA-STELZ-DR possono

essere rimossi dopo l’applicazione della

colla e possono essere così riutilizzati per

altre applicazioni.

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

e Schlüter

®

-TROBA-PLUS 8G

Guaina drenante e di protezione che

sopporta sollecitazioni di carico molto

elevate. L’acqua entra attraverso le

fughe aperte del rivestimento auto-

portante per essere poi drenata. È

importante garantire il libero deflusso

dell’acqua.

f Schlüter

®

-TROBA-STELZ-DR

Anelli per riempimento con adesivo

cementizio

g Lastre autoportanti di grande

formato

Pietra naturale, lastre in ceramica o in

cemento

i

Le platee controterra a volte non necessi-

tano di una impermeabilizzazione su tutta

la superficie, in alcuni casi può essere suf-

ficiente garantire un'impermeabilizzazione

della parte verticale verso edifici adiacenti

e della parte frontale della platea. Vanno

comunque sempre garantiti un corretto

drenaggio ed il deflusso dell'acqua.

i

Se necessario, un ulteriore Schlüter-

TROBA-STELZ-DR può essere posizio-

nato sotto il centro della piastra come

"quinto piede". Seguire le indicazioni del

produttore del rivestimento.

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
