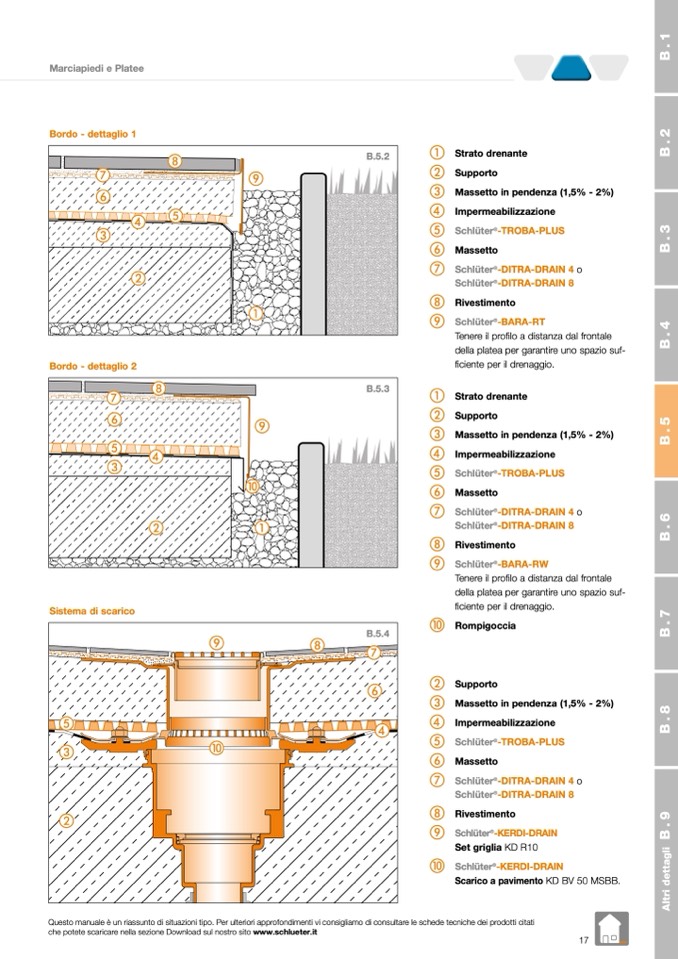

Marciapiedi e Platee

Bordo - dettaglio 1



g

i

a

i

B.5.2

B.5.3

B.5.4

g

f

d

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS

f Massetto

g Schlüter

®

-DITRA-DRAIN 4o

Schlüter

®

-DITRA-DRAIN 8

 Rivestimento

i Schlüter

®

-BARA-RT

Tenere il profilo a distanza dal frontale

della platea per garantire uno spazio suf-

ficiente per il drenaggio.

a Strato drenante

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS

f Massetto

g Schlüter

®

-DITRA-DRAIN 4o

Schlüter

®

-DITRA-DRAIN 8

 Rivestimento

i Schlüter

®

-BARA-RW

Tenere il profilo a distanza dal frontale

della platea per garantire uno spazio suf-

ficiente per il drenaggio.

j Rompigoccia

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS

f Massetto

g Schlüter

®

-DITRA-DRAIN 4o

Schlüter

®

-DITRA-DRAIN 8

 Rivestimento

i Schlüter

®

-KERDI-DRAIN

Set griglia KD R10

j Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 MSBB.

f

e

d

c

b

Bordo - dettaglio 2

g

f

e

c

Sistema di scarico

e

c

b



d

j

b

a

i

j



Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
