1,5% - 2%
g
f
d
B.5.1
e
c
b
a
7a
Le platee controterra a volte non necessi-
tano di una impermeabilizzazione su tutta
la superficie, in alcuni casi può essere suffi-
ciente garantire un'impermeabilizzazione della
parte verticale verso edifici adiacenti e della
parte frontale della platea. Vanno comunque
sempre garantiti un corretto drenaggio ed il
deflusso dell'acqua.
7b
16
Marciapiedi e Platee

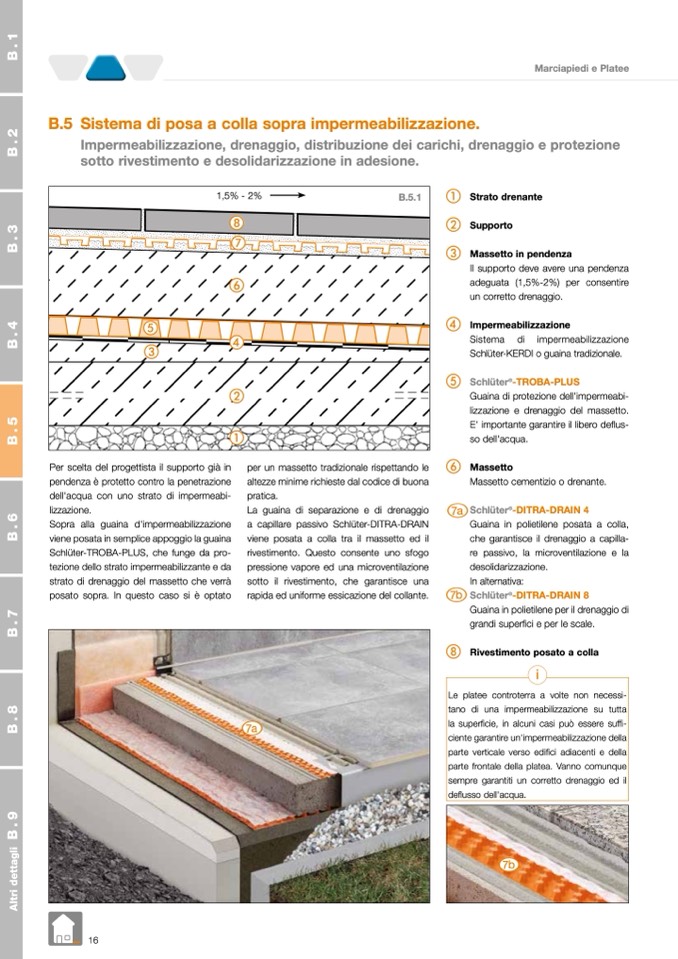

B.5 Sistema di posa a colla sopra impermeabilizzazione.
Impermeabilizzazione, drenaggio, distribuzione dei carichi, drenaggio e protezione
sotto rivestimento e desolidarizzazione in adesione.
Per scelta del progettista il supporto già in
pendenza è protetto contro la penetrazione
dell'acqua con uno strato di impermeabi-
lizzazione.
Sopra alla guaina d'impermeabilizzazione
viene posata in semplice appoggio la guaina
Schlüter-TROBA-PLUS, che funge da pro-
tezione dello strato impermeabilizzante e da
strato di drenaggio del massetto che verrà
posato sopra. In questo caso si è optato
per un massetto tradizionale rispettando le
altezze minime richieste dal codice di buona
pratica.
La guaina di separazione e di drenaggio
a capillare passivo Schlüter-DITRA-DRAIN
viene posata a colla tra il massetto ed il
rivestimento. Questo consente uno sfogo
pressione vapore ed una microventilazione
sotto il rivestimento, che garantisce una
rapida ed uniforme essicazione del collante.
a Strato drenante
b Supporto
c Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire
un corretto drenaggio.
d Impermeabilizzazione
Sistema di impermeabilizzazione
Schlüter-KERDI o guaina tradizionale.
e Schlüter
®
-TROBA-PLUS
Guaina di protezione dell'impermeabi-
lizzazione e drenaggio del massetto.
E' importante garantire il libero deflus-
so dell'acqua.
f Massetto
Massetto cementizio o drenante.
7a Schlüter
®
-DITRA-DRAIN 4
Guaina in polietilene posata a colla,
che garantisce il drenaggio a capilla-
re passivo, la microventilazione e la
desolidarizzazione.
In alternativa:
7b Schlüter
®
-DITRA-DRAIN 8
Guaina in polietilene per il drenaggio di
grandi superfici e per le scale.
Rivestimento posato a colla
