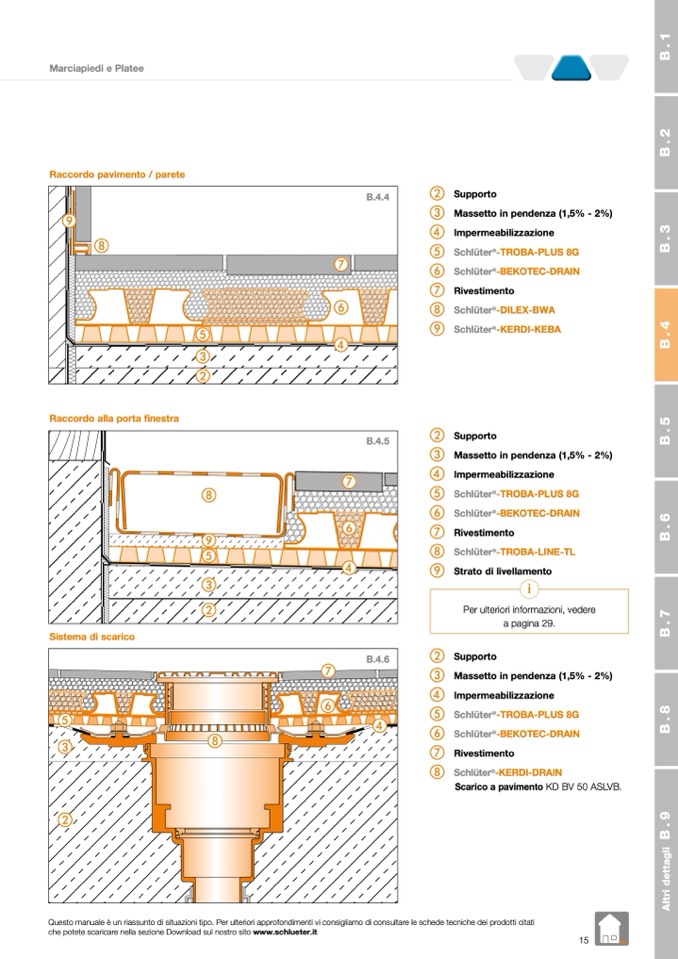

Marciapiedi e Platee

Raccordo pavimento / parete

i



B.4.4

g

f

d

B.4.5

g

f

d

B.4.6

g

f

d

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS 8G

f Schlüter

®

-BEKOTEC-DRAIN

g Rivestimento

 Schlüter

®

-DILEX-BWA

i Schlüter

®

-KERDI-KEBA

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS 8G

f Schlüter

®

-BEKOTEC-DRAIN

g Rivestimento

 Schlüter

®

-TROBA-LINE-TL

i Strato di livellamento

i

Per ulteriori informazioni, vedere

a pagina 29.

b Supporto

c Massetto in pendenza (1,5% - 2%)

d Impermeabilizzazione

e Schlüter

®

-TROBA-PLUS 8G

f Schlüter

®

-BEKOTEC-DRAIN

g Rivestimento

 Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 ASLVB.

Raccordo alla porta finestra

e

c

b



i

e

c

b



Sistema di scarico

e

c

b

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
