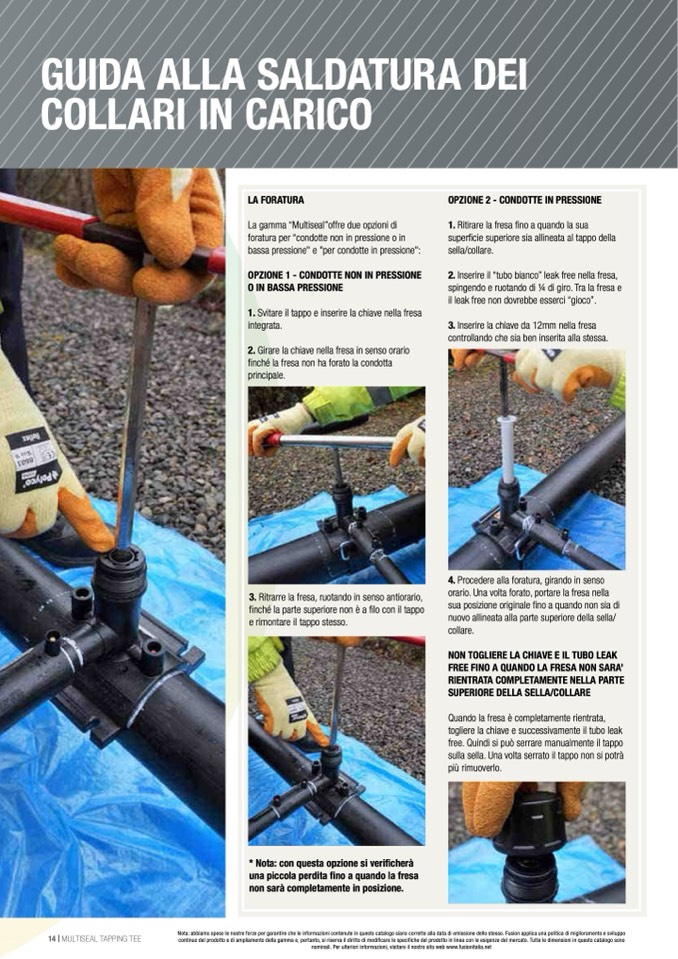

GUIDA ALLA SALDATURA DEI
COLLARI IN CARICO
LA FORATURA
La gamma “Multiseal”offre due opzioni di
foratura per “condotte non in pressione o in
bassa pressione" e "per condotte in pressione":
OPZIONE 1 - CONDOTTE NON IN PRESSIONE
O IN BASSA PRESSIONE
1. Svitare il tappo e inserire la chiave nella fresa
integrata.
2. Girare la chiave nella fresa in senso orario
finché la fresa non ha forato la condotta
principale.
3. Ritrarre la fresa, ruotando in senso antiorario,
finché la parte superiore non è a filo con il tappo
e rimontare il tappo stesso.
* Nota: con questa opzione si verificherà
una piccola perdita fino a quando la fresa
non sarà completamente in posizione.
OPZIONE 2 - CONDOTTE IN PRESSIONE
1. Ritirare la fresa fino a quando la sua
superficie superiore sia allineata al tappo della
sella/collare.
2. Inserire il “tubo bianco” leak free nella fresa,
spingendo e ruotando di 1⁄4 di giro. Tra la fresa e
il leak free non dovrebbe esserci “gioco”.
3. lnserire la chiave da 12mm nella fresa
controllando che sia ben inserita alla stessa.
4. Procedere alla foratura, girando in senso
orario. Una volta forato, portare la fresa nella
sua posizione originale fino a quando non sia di
nuovo allineata alla parte superiore della sella/
collare.
NON TOGLIERE LA CHIAVE E IL TUBO LEAK
FREE FINO A QUANDO LA FRESA NON SARA’
RIENTRATA COMPLETAMENTE NELLA PARTE
SUPERIORE DELLA SELLA/COLLARE
Quando la fresa è completamente rientrata,
togliere la chiave e successivamente il tubo leak
free. Quindi si può serrare manualmente il tappo
sulla sella. Una volta serrato il tappo non si potrà
più rimuoverlo.
