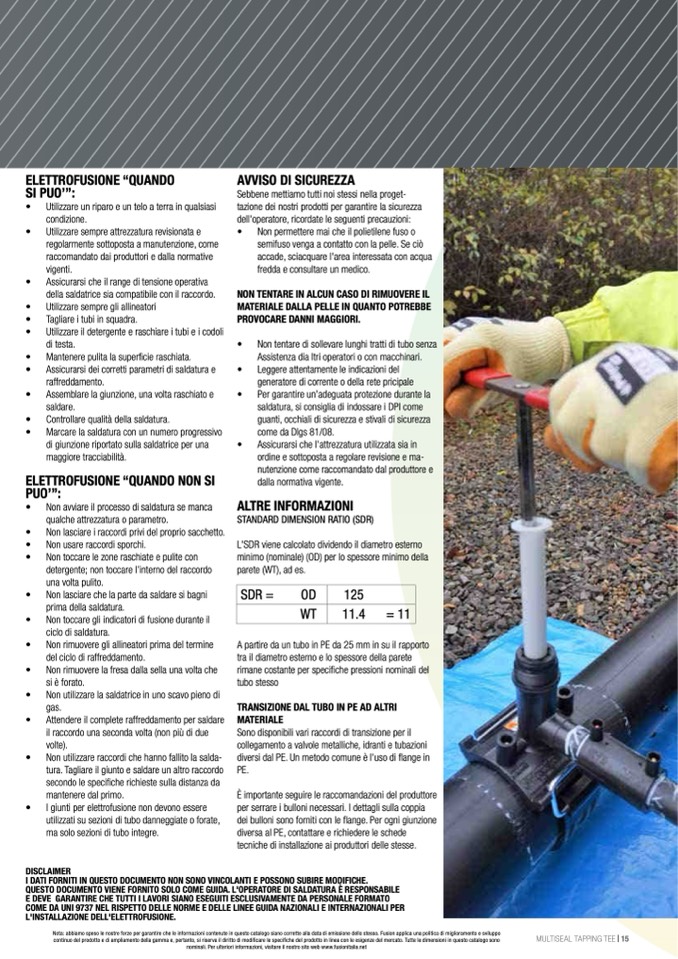

ELETTROFUSIONE “QUANDO
SI PUO’”:
•
Utilizzare un riparo e un telo a terra in qualsiasi
condizione.
•
Utilizzare sempre attrezzatura revisionata e
regolarmente sottoposta a manutenzione, come
raccomandato dai produttori e dalla normative
vigenti.
•
Assicurarsi che il range di tensione operativa
della saldatrice sia compatibile con il raccordo.
•
Utilizzare sempre gli allineatori
•
Tagliare i tubi in squadra.
•
Utilizzare il detergente e raschiare i tubi e i codoli
di testa.
•
Mantenere pulita la superficie raschiata.
•
Assicurarsi dei corretti parametri di saldatura e
raffreddamento.
•
Assemblare la giunzione, una volta raschiato e
saldare.
•
Controllare qualità della saldatura.
•
Marcare la saldatura con un numero progressivo
di giunzione riportato sulla saldatrice per una
maggiore tracciabilità.
ELETTROFUSIONE “QUANDO NON SI
PUO’”:
•
Non avviare il processo di saldatura se manca
qualche attrezzatura o parametro.
•
Non lasciare i raccordi privi del proprio sacchetto.
•
Non usare raccordi sporchi.
•
Non toccare le zone raschiate e pulite con
detergente; non toccare l’interno del raccordo
una volta pulito.
•
Non lasciare che la parte da saldare si bagni
prima della saldatura.
•
Non toccare gli indicatori di fusione durante il
ciclo di saldatura.
•
Non rimuovere gli allineatori prima del termine
del ciclo di raffreddamento.
•
Non rimuovere la fresa dalla sella una volta che
si è forato.
•
Non utilizzare la saldatrice in uno scavo pieno di
gas.
•
Attendere il complete raffreddamento per saldare
il raccordo una seconda volta (non più di due
volte).
•
Non utilizzare raccordi che hanno fallito la salda-
tura. Tagliare il giunto e saldare un altro raccordo
secondo le specifiche richieste sulla distanza da
mantenere dal primo.
•
I giunti per elettrofusione non devono essere
utilizzati su sezioni di tubo danneggiate o forate,
ma solo sezioni di tubo integre.
AVVISO DI SICUREZZA
Sebbene mettiamo tutti noi stessi nella proget-
tazione dei nostri prodotti per garantire la sicurezza
dell'operatore, ricordate le seguenti precauzioni:
•
Non permettere mai che il polietilene fuso o
semifuso venga a contatto con la pelle. Se ciò
accade, sciacquare l'area interessata con acqua
fredda e consultare un medico.
NON TENTARE IN ALCUN CASO DI RIMUOVERE IL
MATERIALE DALLA PELLE IN QUANTO POTREBBE
PROVOCARE DANNI MAGGIORI.
•
Non tentare di sollevare lunghi tratti di tubo senza
Assistenza dia ltri operatori o con macchinari.
•
Leggere attentamente le indicazioni del
generatore di corrente o della rete pricipale
•
Per garantire un’adeguata protezione durante la
saldatura, si consiglia di indossare i DPI come
guanti, occhiali di sicurezza e stivali di sicurezza
come da Dlgs 81/08.
•
Assicurarsi che l'attrezzatura utilizzata sia in
ordine e sottoposta a regolare revisione e ma-
nutenzione come raccomandato dal produttore e
dalla normativa vigente.
ALTRE INFORMAZIONI
STANDARD DIMENSION RATIO (SDR)
L'SDR viene calcolato dividendo il diametro esterno
minimo (nominale) (OD) per lo spessore minimo della
parete (WT), ad es.
A partire da un tubo in PE da 25 mm in su il rapporto
tra il diametro esterno e lo spessore della parete
rimane costante per specifiche pressioni nominali del
tubo stesso
TRANSIZIONE DAL TUBO IN PE AD ALTRI
MATERIALE
Sono disponibili vari raccordi di transizione per il
collegamento a valvole metalliche, idranti e tubazioni
diversi dal PE. Un metodo comune è l'uso di flange in
PE.
È importante seguire le raccomandazioni del produttore
per serrare i bulloni necessari. I dettagli sulla coppia
dei bulloni sono forniti con le flange. Per ogni giunzione
diversa al PE, contattare e richiedere le schede
tecniche di installazione ai produttori delle stesse.
SDR =
OD
125
WT
11.4
= 11
DISCLAIMER
I DATI FORNITI IN QUESTO DOCUMENTO NON SONO VINCOLANTI E POSSONO SUBIRE MODIFICHE.
QUESTO DOCUMENTO VIENE FORNITO SOLO COME GUIDA. L'OPERATORE DI SALDATURA È RESPONSABILE
E DEVE GARANTIRE CHE TUTTI I LAVORI SIANO ESEGUITI ESCLUSIVAMENTE DA PERSONALE FORMATO
COME DA UNI 9737 NEL RISPETTO DELLE NORME E DELLE LINEE GUIDA NAZIONALI E INTERNAZIONALI PER
L'INSTALLAZIONE DELL'ELETTROFUSIONE.
Nota: abbiamo speso le nostre forze per garantire che le informazioni contenute in questo catalogo siano corrette alla data di emissione dello stesso. Fusion applica una politica di miglioramento e sviluppo
continuo del prodotto e di ampliamento della gamma e, pertanto, si riserva il diritto di modificare le specifiche del prodotto in linea con le esigenze del mercato. Tutte le dimensioni in questo catalogo sono
nominali. Per ulteriori informazioni, visitare il nostro sito web www.fusionitalia.net
