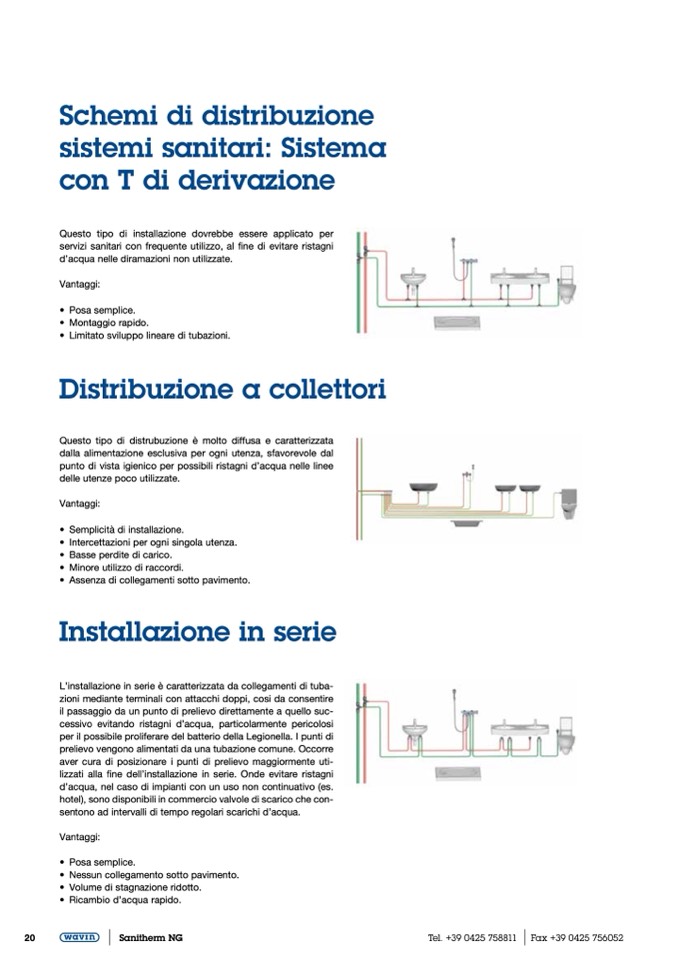

Schemi di distribuzione

sistemi sanitari: Sistema

con T di derivazione

Questo tipo di installazione dovrebbe essere applicato per

servizi sanitari con frequente utilizzo, al fine di evitare ristagni

d’acqua nelle diramazioni non utilizzate.

Vantaggi:

• Posa semplice.

• Montaggio rapido.

• Limitato sviluppo lineare di tubazioni.

Distribuzione a collettori

Questo tipo di distrubuzione è molto diffusa e caratterizzata

dalla alimentazione esclusiva per ogni utenza, sfavorevole dal

punto di vista igienico per possibili ristagni d’acqua nelle linee

delle utenze poco utilizzate.

Vantaggi:

• Semplicità di installazione.

• Intercettazioni per ogni singola utenza.

• Basse perdite di carico.

• Minore utilizzo di raccordi.

• Assenza di collegamenti sotto pavimento.

Installazione in serie

L’installazione in serie è caratterizzata da collegamenti di tuba-

zioni mediante terminali con attacchi doppi, cosi da consentire

il passaggio da un punto di prelievo direttamente a quello suc-

cessivo evitando ristagni d’acqua, particolarmente pericolosi

per il possibile proliferare del batterio della Legionella. I punti di

prelievo vengono alimentati da una tubazione comune. Occorre

aver cura di posizionare i punti di prelievo maggiormente uti-

lizzati alla fine dell’installazione in serie. Onde evitare ristagni

d’acqua, nel caso di impianti con un uso non continuativo (es.

hotel), sono disponibili in commercio valvole di scarico che con-

sentono ad intervalli di tempo regolari scarichi d’acqua.

Vantaggi:

• Posa semplice.

• Nessun collegamento sotto pavimento.

• Volume di stagnazione ridotto.

• Ricambio d’acqua rapido.
