Tubi sotto pavimento o nel calcestruzzo
A causa delle forze di dilatazione relativamente ridotte, la posa
diretta dei tubi non richiede alcuna compensazione. La lieve
deformabilità plastica dei tubi multistrato Wavin consente di
compensare le variazioni longitudinali attraverso la parete del
tubo. È altresì obbligatorio attenersi ai requisiti concernenti
l’isolamento termico e l’isolamento dal rumore di calpestio.
Tubazioni sotto pavimento
I tubi multistrato possono muoversi in senso assiale, nei limiti
del materiale di isolamento, senza che venga opposta particola-
re resistenza, pertanto occorre contenere le possibili variazioni
di lunghezza. Le deviazioni perpendicolari nello strato isolante
devono essere predisposte in modo tale che le eventuali varia-
zioni di lunghezza del tratto di tubazione vengano compensate
dallo spessore di isolamento in corrispondenza della curva. È
fondamentale evitare che i tubi, i raccordi o il materiale di isola-
mento vengano danneggiati. Pertanto, prima di procedere con
la posa del massetto, è necessario verificare che le tubazioni e
i relativi elementi non abbiano subito danni. Gli eventuali danni
all’isolamento delle tubazioni devono essere riparati in modo
tale da prevenire la creazione di ponti termici e ridurre l’efficacia
dell’isolamento acustico.
Nella posa di condotte a pavimento le maggiori problematiche
sono rappresentate dalla presenza di più servizi nel massetto,
pertanto è necessario attenersi a quanto segue:
• Isolare termicamente e acusticamente le tubazioni.
• Utilizzare elementi di fissaggio insonorizzati.
• Evitare, laddove possibile, gli incroci di tubazioni.
• Le tubazioni devono essere installate parallelamente alle
pareti.
• Le confluenze ad angolo retto delle tubazioni devono trovarsi
• in corrispondenza di pareti adiacenti.
• Prevedere la compensazione della dilatazione mediante
Posa sottotraccia delle tubazioni
In caso di posa sottotraccia del tubo multistrato, le tracce
devono essere adeguate al diametro del tubo ed al relativo
isolante affinchè lo strato di copertura dell’intonaco sia tale da
non subire danni provocati dalla dilatazione. Pertanto, in linea
di massima, in caso di posa sottotraccia dei tubi multistrato è
opportuno installare tubazioni preisolate e garantire un idoneo
spessore di intonaco di copertura. Lo spessore di isolamento
dei tubi consentirà le variazione longitudinali di origine termica
evitando l’azione di forze di taglio sui componenti del sistema.
Particolare attenzione deve essere posta negli spostamenti
orizzontali e verticali affinchè il materiale isolante posato nelle
curve possa compensare le variazioni di lunghezza.
Posa a vista delle tubazioni
Le modalità di fissaggio delle tubazioni a vista (tubazioni in
cavedi, locali tecnici, scantinati, ecc.) dipendono dalle condizio-
ni del sito di installazione e dalle modalità indicate dalla Regola
d’Arte. Occorre compensare le eventuali variazioni longitudinali
di origine termica mediante braccio di compensazione abbinato
a punti fissi ed elementi scorrevoli.
Massetto
Isolamento
Ponte
termico-
acustico
www.wavin.it
Sanitherm NG
19

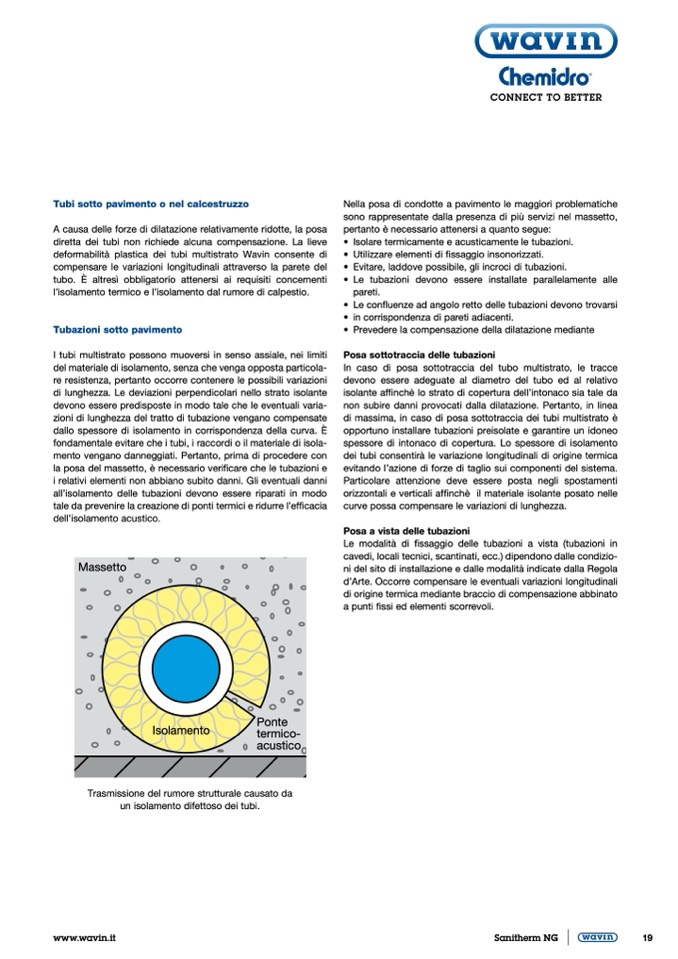

Trasmissione del rumore strutturale causato da
un isolamento difettoso dei tubi.
