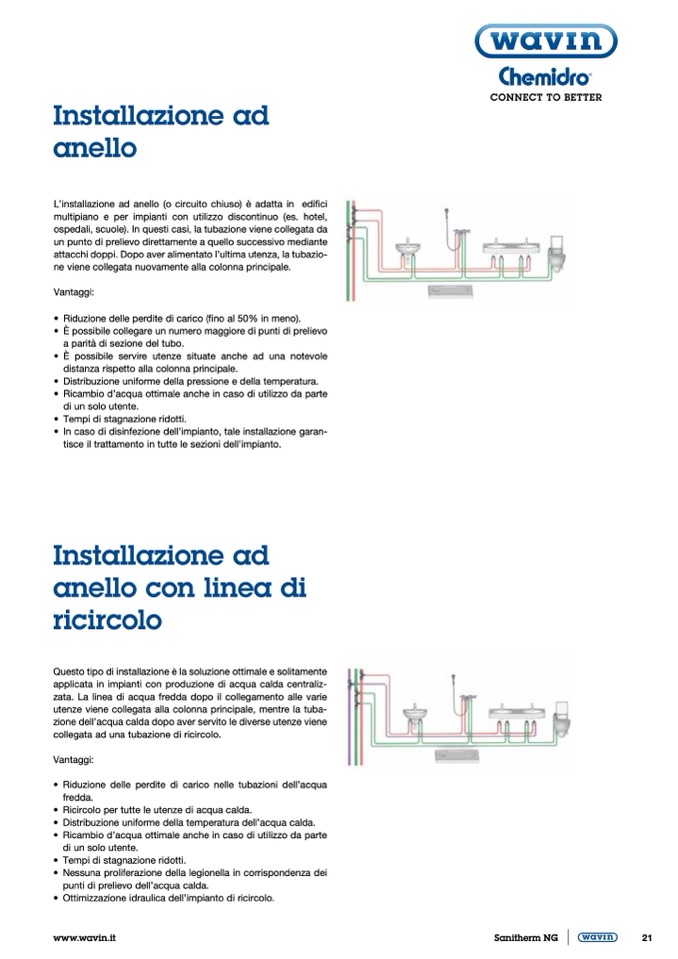

Installazione ad

anello

L’installazione ad anello (o circuito chiuso) è adatta in edifici

multipiano e per impianti con utilizzo discontinuo (es. hotel,

ospedali, scuole). In questi casi, la tubazione viene collegata da

un punto di prelievo direttamente a quello successivo mediante

attacchi doppi. Dopo aver alimentato l’ultima utenza, la tubazio-

ne viene collegata nuovamente alla colonna principale.

Vantaggi:

• Riduzione delle perdite di carico (fino al 50% in meno).

• È possibile collegare un numero maggiore di punti di prelievo

a parità di sezione del tubo.

• È possibile servire utenze situate anche ad una notevole

distanza rispetto alla colonna principale.

• Distribuzione uniforme della pressione e della temperatura.

• Ricambio d’acqua ottimale anche in caso di utilizzo da parte

di un solo utente.

• Tempi di stagnazione ridotti.

• In caso di disinfezione dell’impianto, tale installazione garan-

tisce il trattamento in tutte le sezioni dell’impianto.

Installazione ad

anello con linea di

ricircolo

Questo tipo di installazione è la soluzione ottimale e solitamente

applicata in impianti con produzione di acqua calda centraliz-

zata. La linea di acqua fredda dopo il collegamento alle varie

utenze viene collegata alla colonna principale, mentre la tuba-

zione dell’acqua calda dopo aver servito le diverse utenze viene

collegata ad una tubazione di ricircolo.

Vantaggi:

• Riduzione delle perdite di carico nelle tubazioni dell’acqua

fredda.

• Ricircolo per tutte le utenze di acqua calda.

• Distribuzione uniforme della temperatura dell’acqua calda.

• Ricambio d’acqua ottimale anche in caso di utilizzo da parte

di un solo utente.

• Tempi di stagnazione ridotti.

• Nessuna proliferazione della legionella in corrispondenza dei

punti di prelievo dell’acqua calda.

• Ottimizzazione idraulica dell’impianto di ricircolo.
