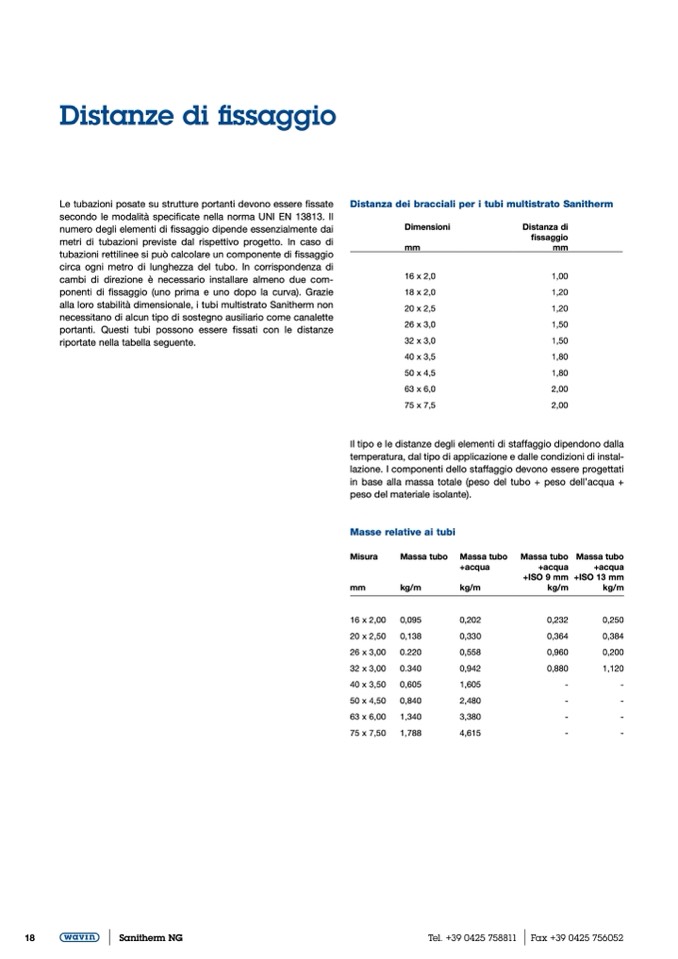

Distanze di fissaggio
Le tubazioni posate su strutture portanti devono essere fissate
secondo le modalità specificate nella norma UNI EN 13813. Il
numero degli elementi di fissaggio dipende essenzialmente dai
metri di tubazioni previste dal rispettivo progetto. In caso di
tubazioni rettilinee si può calcolare un componente di fissaggio
circa ogni metro di lunghezza del tubo. In corrispondenza di
cambi di direzione è necessario installare almeno due com-
ponenti di fissaggio (uno prima e uno dopo la curva). Grazie
alla loro stabilità dimensionale, i tubi multistrato Sanitherm non
necessitano di alcun tipo di sostegno ausiliario come canalette
portanti. Questi tubi possono essere fissati con le distanze
riportate nella tabella seguente.
Distanza dei bracciali per i tubi multistrato Sanitherm
16 x 2,00
20 x 2,50
26 x 3,00
32 x 3,00
40 x 3,50
50 x 4,50
63 x 6,00
75 x 7,50
0,095
0,138
0.220
0.340
0,605
0,840
1,340
1,788
0,202
0,330
0,558
0,942
1,605
2,480
3,380
4,615
0,232
0,364
0,960
0,880
-
-
-
-
Dimensioni
mm
mm
kg/m
Distanza di
fissaggio
16 x 2,0
18 x 2,0
20 x 2,5
26 x 3,0
32 x 3,0
40 x 3,5
50 x 4,5
63 x 6,0
75 x 7,5
1,00
1,20
1,20
1,50
1,50
1,80
1,80
2,00
2,00
Il tipo e le distanze degli elementi di staffaggio dipendono dalla
temperatura, dal tipo di applicazione e dalle condizioni di instal-
lazione. I componenti dello staffaggio devono essere progettati
in base alla massa totale (peso del tubo + peso dell’acqua +
peso del materiale isolante).
Masse relative ai tubi
Misura
Massa tubo
mm
kg/m
Massa tubo Massa tubo
+acqua
+acqua
+ISO 9 mm
kg/m
Massa tubo
+acqua
+ISO 13 mm
kg/m
0,250
0,384
0,200
1,120
-
-
-
-
