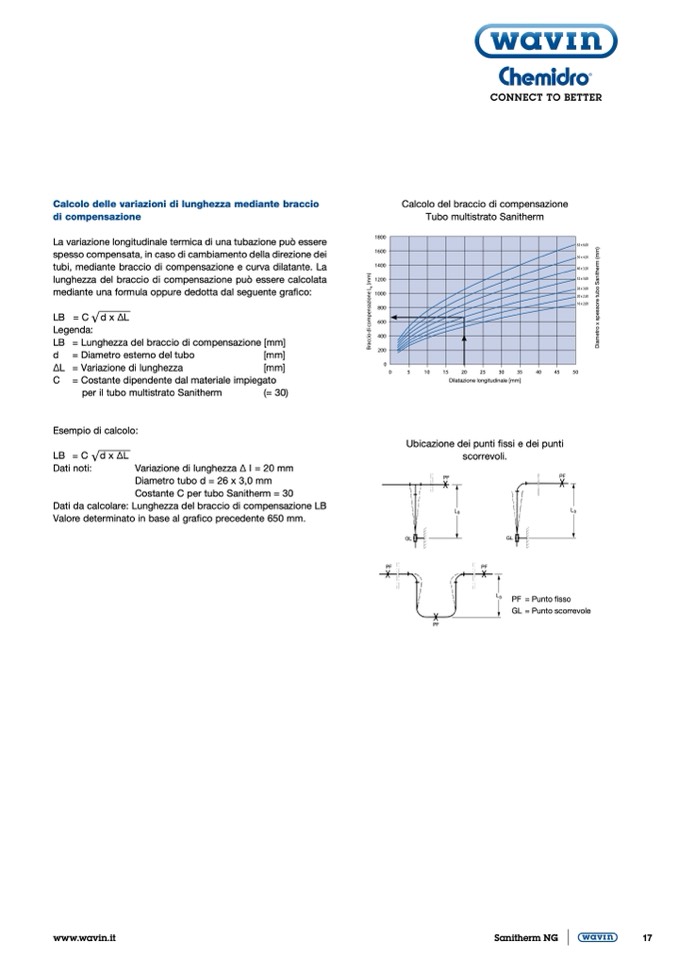

Calcolo delle variazioni di lunghezza mediante braccio
di compensazione
La variazione longitudinale termica di una tubazione può essere
spesso compensata, in caso di cambiamento della direzione dei
tubi, mediante braccio di compensazione e curva dilatante. La
lunghezza del braccio di compensazione può essere calcolata
mediante una formula oppure dedotta dal seguente grafico:
LB = C d x ΔL
Legenda:
LB = Lunghezza del braccio di compensazione [mm]
d = Diametro esterno del tubo
[mm]
∆L = Variazione di lunghezza
[mm]
C = Costante dipendente dal materiale impiegato
per il tubo multistrato Sanitherm
(= 30)
Esempio di calcolo:
LB = C d x ΔL
1800
1600
1400
1182000
116000
148000
126000
104000
82000
6000
400
200
Calcolo del braccio di compensazione
Tubo multistrato Sanitherm
63 x 6,00
50 x 4,50
40 x 3,50
32 x 3,00
6326xx6,30,00
20 x 2,50
0
5
1
0
1
5
2
0
2
5
3
0
3 5
40
4 5
Dilata zione lo ngitudin ale [mm ]
Dati noti:
Variazione di lunghezza ∆ I = 20 mm
Diametro tubo d = 26 x 3,0 mm
Costante C per tubo Sanitherm = 30
PF
PF
0
0
5
10
15
20
25
30
35
40
45
50
Dilatazione longitudinale [mm]
Ubicazione dei punti fissi e dei punti
scorrevoli.
50 x 4,50
16 x 2,00
40 x 3,50
32 x 3,00
26 x 3,00
20 x 2,50
16 x 2,00
50
Dati da calcolare: Lunghezza del braccio di compensazione LB
Valore determinato in base al grafico precedente 650 mm.
PF
PF
L
B
L
B
L
B
L
B
PF
PF
GL
GL
PF
PF
GL
GL
L
B
L
B
PF = Punto fisso
GL = Punto scorrevole
PF
PF
PF = Punto fisso
GL = Punto scorrevole
www.wavin.it
Sanitherm NG
17
