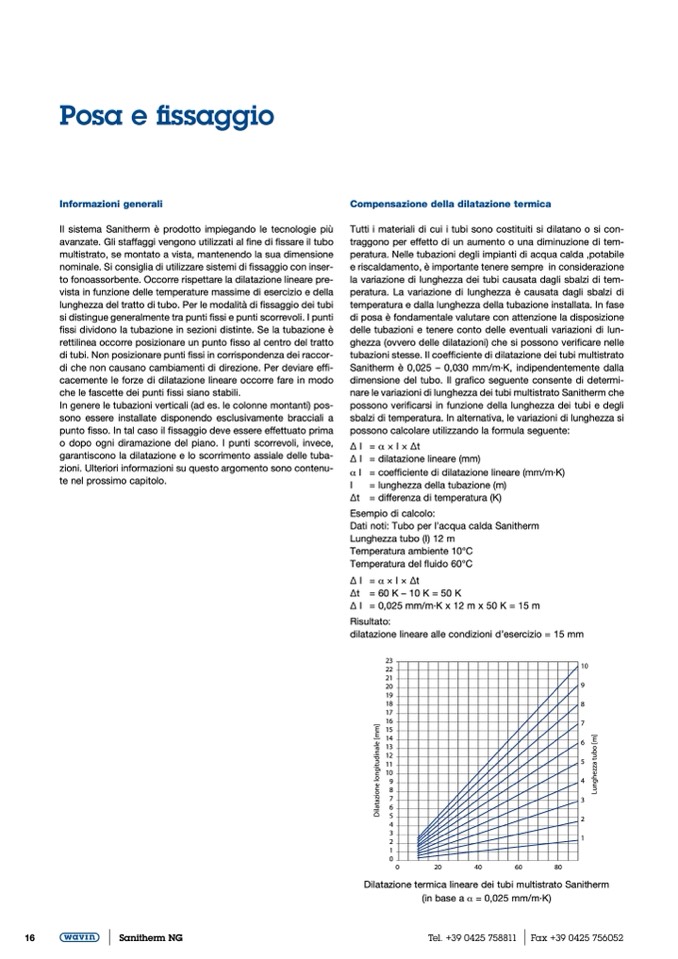

Posa e fissaggio
Informazioni generali
Il sistema Sanitherm è prodotto impiegando le tecnologie più
avanzate. Gli staffaggi vengono utilizzati al fine di fissare il tubo
multistrato, se montato a vista, mantenendo la sua dimensione
nominale. Si consiglia di utilizzare sistemi di fissaggio con inser-
to fonoassorbente. Occorre rispettare la dilatazione lineare pre-
vista in funzione delle temperature massime di esercizio e della
lunghezza del tratto di tubo. Per le modalità di fissaggio dei tubi
si distingue generalmente tra punti fissi e punti scorrevoli. I punti
fissi dividono la tubazione in sezioni distinte. Se la tubazione è
rettilinea occorre posizionare un punto fisso al centro del tratto
di tubi. Non posizionare punti fissi in corrispondenza dei raccor-
di che non causano cambiamenti di direzione. Per deviare effi-
cacemente le forze di dilatazione lineare occorre fare in modo
che le fascette dei punti fissi siano stabili.
In genere le tubazioni verticali (ad es. le colonne montanti) pos-
sono essere installate disponendo esclusivamente bracciali a
punto fisso. In tal caso il fissaggio deve essere effettuato prima
o dopo ogni diramazione del piano. I punti scorrevoli, invece,
garantiscono la dilatazione e lo scorrimento assiale delle tuba-
zioni. Ulteriori informazioni su questo argomento sono contenu-
te nel prossimo capitolo.
Compensazione della dilatazione termica
Tutti i materiali di cui i tubi sono costituiti si dilatano o si con-
traggono per effetto di un aumento o una diminuzione di tem-
peratura. Nelle tubazioni degli impianti di acqua calda ,potabile
e riscaldamento, è importante tenere sempre in considerazione
la variazione di lunghezza dei tubi causata dagli sbalzi di tem-
peratura. La variazione di lunghezza è causata dagli sbalzi di
temperatura e dalla lunghezza della tubazione installata. In fase
di posa è fondamentale valutare con attenzione la disposizione
delle tubazioni e tenere conto delle eventuali variazioni di lun-
ghezza (ovvero delle dilatazioni) che si possono verificare nelle
tubazioni stesse. Il coefficiente di dilatazione dei tubi multistrato
Sanitherm è 0,025 – 0,030 mm/m·K, indipendentemente dalla
dimensione del tubo. Il grafico seguente consente di determi-
nare le variazioni di lunghezza dei tubi multistrato Sanitherm che
possono verificarsi in funzione della lunghezza dei tubi e degli
sbalzi di temperatura. In alternativa, le variazioni di lunghezza si
possono calcolare utilizzando la formula seguente:
∆I = α × I × ∆t
∆I = dilatazione lineare (mm)
αI = coefficiente di dilatazione lineare (mm/m·K)
I
= lunghezza della tubazione (m)
∆t = differenza di temperatura (K)
Esempio di calcolo:
Dati noti: Tubo per l’acqua calda Sanitherm
Lunghezza tubo (I) 12 m
Temperatura ambiente 10°C
Temperatura del fluido 60°C
∆I = α × I × Δt
Δt = 60 K – 10 K = 50 K
∆I = 0,025 mm/m·K x 12 m x 50 K = 15 m
Risultato:
dilatazione lineare alle condizioni d’esercizio = 15 mm
23
22
21
20
19
18
8
17
16
15
14
13
12
11
10
10
9
7
6
5
9
4
8
7
3
6
5
4
3
2
1
0
Dilatazione termica lineare dei tubi multistrato Sanitherm
(in base a α = 0,025 mm/m·K)
0
20
40
60
80
2
1
D
i
l
a
t
a
z
i
o
n
e
l
o
n
g
i
t
u
d
i
n
a
l
e
[
m
m
]
L
u
n
g
h
e
z
z
a
t
u
b
o
[
m
]
