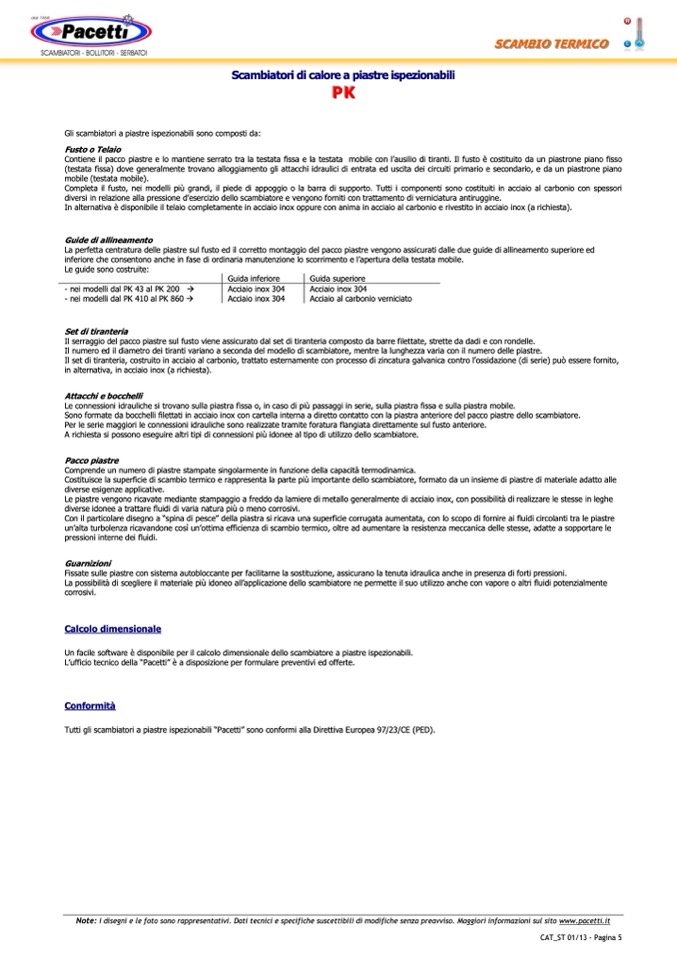

Gli scambiatori a piastre ispezionabili sono composti da:
Fusto o Telaio
Le guide sono costruite:
- nei modelli dal PK 43 al PK 200 �
Acciaio inox 304
Acciaio inox 304
Guida inferiore
- nei modelli dal PK 410 al PK 860 �
Acciaio inox 304
Guida superiore
Acciaio al carbonio verniciato
PK
PK
Contiene il pacco piastre e lo mantiene serrato tra la testata fissa e la testata mobile con l’ausilio di tiranti. Il fusto è costituito da un piastrone piano fisso
(testata fissa) dove generalmente trovano alloggiamento gli attacchi idraulici di entrata ed uscita dei circuiti primario e secondario, e da un piastrone piano
mobile (testata mobile).
Completa il fusto, nei modelli più grandi, il piede di appoggio o la barra di supporto. Tutti i componenti sono costituiti in acciaio al carbonio con spessori
diversi in relazione alla pressione d’esercizio dello scambiatore e vengono forniti con trattamento di verniciatura antiruggine.
In alternativa è disponibile il telaio completamente in acciaio inox oppure con anima in acciaio al carbonio e rivestito in acciaio inox (a richiesta).
Guide di allineamento
La perfetta centratura delle piastre sul fusto ed il corretto montaggio del pacco piastre vengono assicurati dalle due guide di allineamento superiore ed
inferiore che consentono anche in fase di ordinaria manutenzione lo scorrimento e l’apertura della testata mobile.
SCAMBIO TERMICO
SCAMBIO TERMICO
Scambiatori di calore a piastre ispezionabili
Set di tiranteria
Il serraggio del pacco piastre sul fusto viene assicurato dal set di tiranteria composto da barre filettate, strette da dadi e con rondelle.
Il numero ed il diametro dei tiranti variano a seconda del modello di scambiatore, mentre la lunghezza varia con il numero delle piastre.
Il set di tiranteria, costruito in acciaio al carbonio, trattato esternamente con processo di zincatura galvanica contro l’ossidazione (di serie) può essere fornito,
in alternativa, in acciaio inox (a richiesta).
Attacchi e bocchelli
Le connessioni idrauliche si trovano sulla piastra fissa o, in caso di più passaggi in serie, sulla piastra fissa e sulla piastra mobile.
Sono formate da bocchelli filettati in acciaio inox con cartella interna a diretto contatto con la piastra anteriore del pacco piastre dello scambiatore.
Per le serie maggiori le connessioni idrauliche sono realizzate tramite foratura flangiata direttamente sul fusto anteriore.
A richiesta si possono eseguire altri tipi di connessioni più idonee al tipo di utilizzo dello scambiatore.
Pacco piastre
Comprende un numero di piastre stampate singolarmente in funzione della capacità termodinamica.
Costituisce la superficie di scambio termico e rappresenta la parte più importante dello scambiatore, formato da un insieme di piastre di materiale adatto alle
diverse esigenze applicative.
Le piastre vengono ricavate mediante stampaggio a freddo da lamiere di metallo generalmente di acciaio inox, con possibilità di realizzare le stesse in leghe
diverse idonee a trattare fluidi di varia natura più o meno corrosivi.
Con il particolare disegno a “spina di pesce” della piastra si ricava una superficie corrugata aumentata, con lo scopo di fornire ai fluidi circolanti tra le piastre
un’alta turbolenza ricavandone così un’ottima efficienza di scambio termico, oltre ad aumentare la resistenza meccanica delle stesse, adatte a sopportare le
pressioni interne dei fluidi.
Guarnizioni
Fissate sulle piastre con sistema autobloccante per facilitarne la sostituzione, assicurano la tenuta idraulica anche in presenza di forti pressioni.
La possibilità di scegliere il materiale più idoneo all’applicazione dello scambiatore ne permette il suo utilizzo anche con vapore o altri fluidi potenzialmente
corrosivi.
Calcolo dimensionale
Un facile software è disponibile per il calcolo dimensionale dello scambiatore a piastre ispezionabili.
L’ufficio tecnico della “Pacetti” è a disposizione per formulare preventivi ed offerte.
Conformità
Tutti gli scambiatori a piastre ispezionabili “Pacetti” sono conformi alla Direttiva Europea 97/23/CE (PED).
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
