SCAMBIO TERMICO

SCAMBIO TERMICO

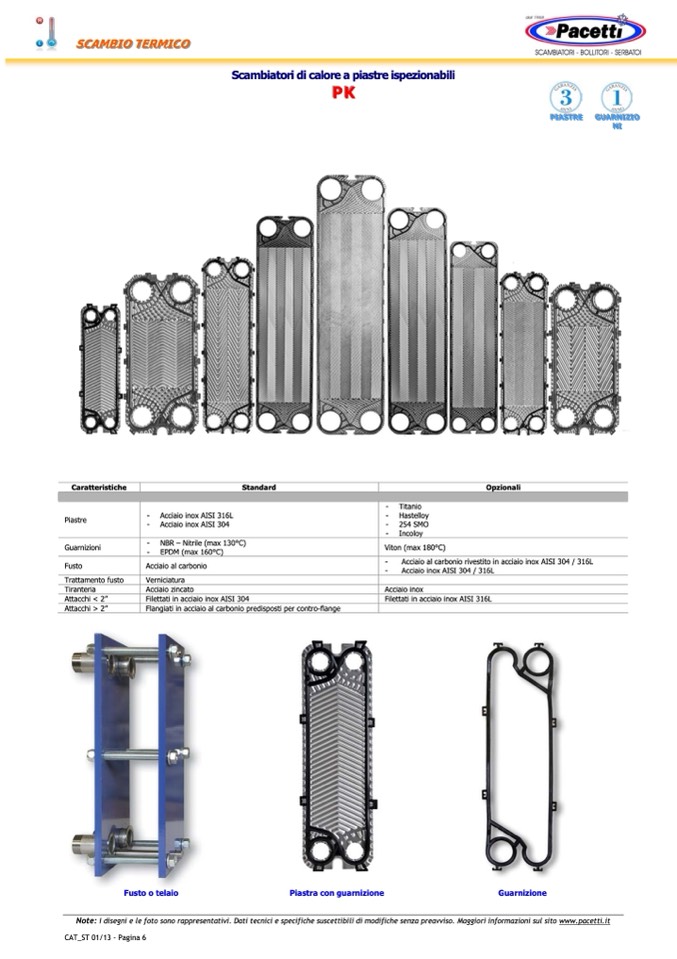

Scambiatori di calore a piastre ispezionabili

PK

PK

Standard

PIASTRE

PIASTRE

GUARNIZIO

GUARNIZIO

NI

NI

Caratteristiche

Piastre

Guarnizioni

Fusto

Trattamento fusto

Tiranteria

Attacchi < 2”

Attacchi > 2”

Opzionali

- Acciaio inox AISI 316L

- Acciaio inox AISI 304

- NBR – Nitrile (max 130°C)

- EPDM (max 160°C)

Acciaio al carbonio

Verniciatura

Acciaio zincato

Filettati in acciaio inox AISI 304

Flangiati in acciaio al carbonio predisposti per contro-flange

- Titanio

- Hastelloy

- 254 SMO

- Incoloy

Viton (max 180°C)

-

Acciaio al carbonio rivestito in acciaio inox AISI 304 / 316L

-

Acciaio inox AISI 304 / 316L

Acciaio inox

Filettati in acciaio inox AISI 316L

Fusto o telaio

Piastra con guarnizione

Guarnizione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_ST 01/13 - Pagina 6
