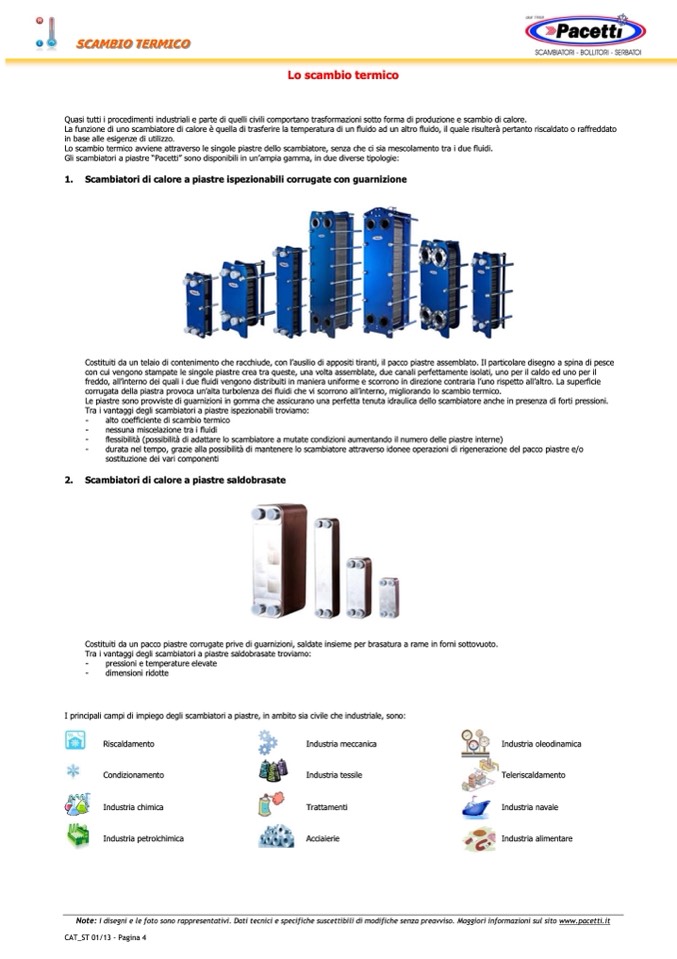

Quasi tutti i procedimenti industriali e parte di quelli civili comportano trasformazioni sotto forma di produzione e scambio di calore.

La funzione di uno scambiatore di calore è quella di trasferire la temperatura di un fluido ad un altro fluido, il quale risulterà pertanto riscaldato o raffreddato

in base alle esigenze di utilizzo.

Lo scambio termico avviene attraverso le singole piastre dello scambiatore, senza che ci sia mescolamento tra i due fluidi.

Gli scambiatori a piastre “Pacetti” sono disponibili in un’ampia gamma, in due diverse tipologie:

1. Scambiatori di calore a piastre ispezionabili corrugate con guarnizione

Lo scambio termico

Costituiti da un telaio di contenimento che racchiude, con l’ausilio di appositi tiranti, il pacco piastre assemblato. Il particolare disegno a spina di pesce

con cui vengono stampate le singole piastre crea tra queste, una volta assemblate, due canali perfettamente isolati, uno per il caldo ed uno per il

freddo, all’interno dei quali i due fluidi vengono distribuiti in maniera uniforme e scorrono in direzione contraria l’uno rispetto all’altro. La superficie

corrugata della piastra provoca un’alta turbolenza dei fluidi che vi scorrono all’interno, migliorando lo scambio termico.

Le piastre sono provviste di guarnizioni in gomma che assicurano una perfetta tenuta idraulica dello scambiatore anche in presenza di forti pressioni.

Tra i vantaggi degli scambiatori a piastre ispezionabili troviamo:

-

alto coefficiente di scambio termico

-

nessuna miscelazione tra i fluidi

-

flessibilità (possibilità di adattare lo scambiatore a mutate condizioni aumentando il numero delle piastre interne)

-

durata nel tempo, grazie alla possibilità di mantenere lo scambiatore attraverso idonee operazioni di rigenerazione del pacco piastre e/o

sostituzione dei vari componenti

2. Scambiatori di calore a piastre saldobrasate

Costituiti da un pacco piastre corrugate prive di guarnizioni, saldate insieme per brasatura a rame in forni sottovuoto.

Tra i vantaggi degli scambiatori a piastre saldobrasate troviamo:

-

pressioni e temperature elevate

-

dimensioni ridotte

I principali campi di impiego degli scambiatori a piastre, in ambito sia civile che industriale, sono:

Riscaldamento

Condizionamento

Industria chimica

Industria petrolchimica

Industria meccanica

Industria tessile

Trattamenti

Acciaierie

Industria oleodinamica

Teleriscaldamento

Industria navale

Industria alimentare

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
