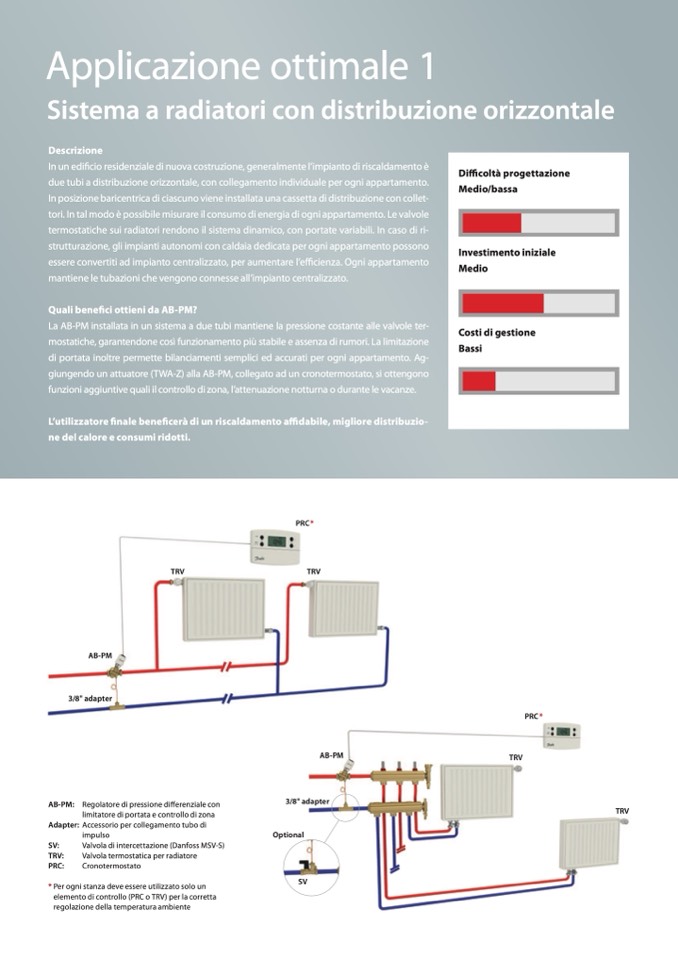

Sistema a radiatori con distribuzione orizzontale

Descrizione

In un edificio residenziale di nuova costruzione, generalmente l’impianto di riscaldamento è

due tubi a distribuzione orizzontale, con collegamento individuale per ogni appartamento.

In posizione baricentrica di ciascuno viene installata una cassetta di distribuzione con collet-

tori. In tal modo è possibile misurare il consumo di energia di ogni appartamento. Le valvole

termostatiche sui radiatori rendono il sistema dinamico, con portate variabili. In caso di ri-

strutturazione, gli impianti autonomi con caldaia dedicata per ogni appartamento possono

essere convertiti ad impianto centralizzato, per aumentare l’efficienza. Ogni appartamento

mantiene le tubazioni che vengono connesse all’impianto centralizzato.

Quali benefici ottieni da AB-PM?

La AB-PM installata in un sistema a due tubi mantiene la pressione costante alle valvole ter-

mostatiche, garantendone così funzionamento più stabile e assenza di rumori. La limitazione

di portata inoltre permette bilanciamenti semplici ed accurati per ogni appartamento. Ag-

giungendo un attuatore (TWA-Z) alla AB-PM, collegato ad un cronotermostato, si ottengono

funzioni aggiuntive quali il controllo di zona, l’attenuazione notturna o durante le vacanze.

L’utilizzatore finale beneficerà di un riscaldamento affidabile, migliore distribuzio-

ne del calore e consumi ridotti.

Difficoltà progettazione

Medio/bassa

Investimento iniziale

Medio

Costi di gestione

Bassi
