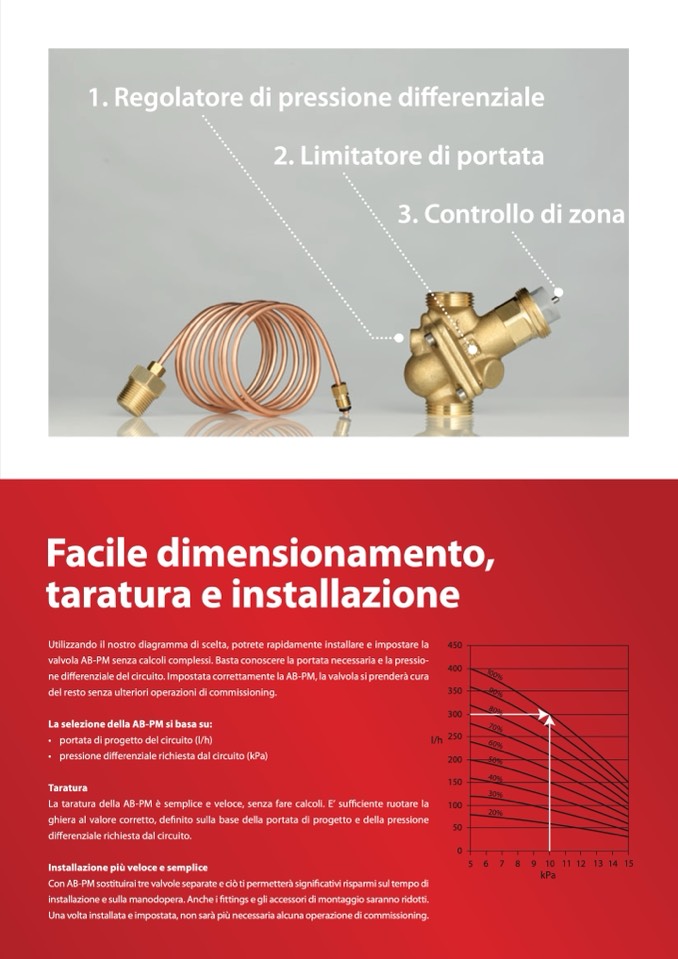

1. Regolatore di pressione differenziale
2. Limitatore di portata
3. Controllo di zona
Facile dimensionamento,
taratura e installazione
Utilizzando il nostro diagramma di scelta, potrete rapidamente installare e impostare la
450
valvola AB-PM senza calcoli complessi. Basta conoscere la portata necessaria e la pressio-
ne differenziale del circuito. Impostata correttamente la AB-PM, la valvola si prenderà cura
del resto senza ulteriori operazioni di commissioning.
La selezione della AB-PM si basa su:
• portata di progetto del circuito (l/h)
l/h 250
• pressione differenziale richiesta dal circuito (kPa)
Taratura
La taratura della AB-PM è semplice e veloce, senza fare calcoli. E’ sufficiente ruotare la
ghiera al valore corretto, definito sulla base della portata di progetto e della pressione
differenziale richiesta dal circuito.
Installazione più veloce e semplice
Con AB-PM sostituirai tre valvole separate e ciò ti permetterà significativi risparmi sul tempo di
installazione e sulla manodopera. Anche i fittings e gli accessori di montaggio saranno ridotti.
Una volta installata e impostata, non sarà più necessaria alcuna operazione di commissioning.
200
150
100
50
0
5 6 7 8 9 10 11 12 13 14 15
400
350
300
kPa
100%
90%
80%
70%
60%
50%
40%
30%
20%
