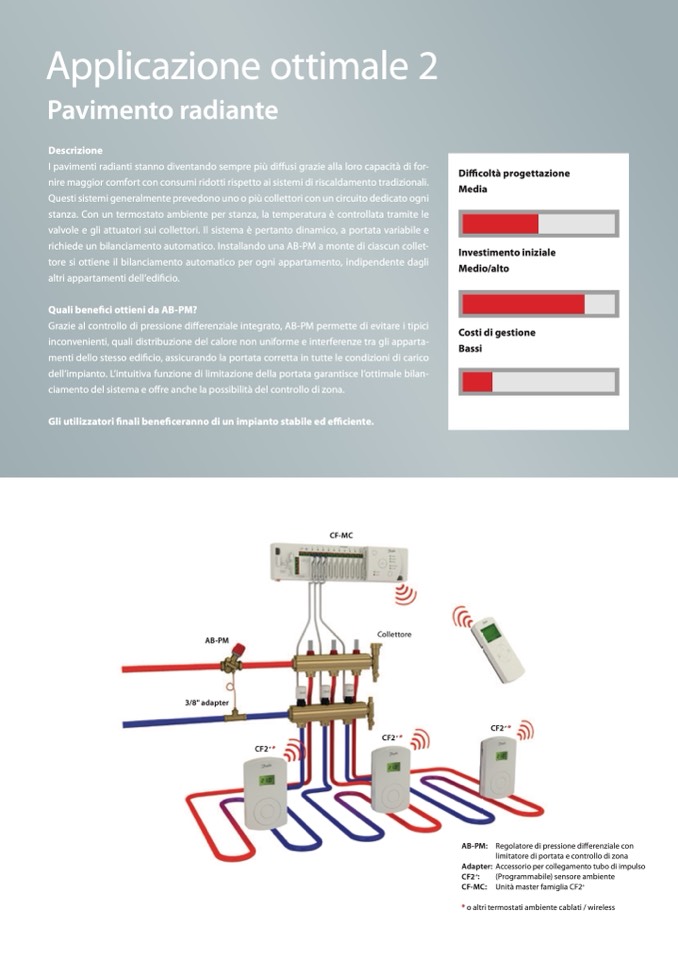

Applicazione ottimale 2

Pavimento radiante

Descrizione

I pavimenti radianti stanno diventando sempre più diffusi grazie alla loro capacità di for-

nire maggior comfort con consumi ridotti rispetto ai sistemi di riscaldamento tradizionali.

Questi sistemi generalmente prevedono uno o più collettori con un circuito dedicato ogni

stanza. Con un termostato ambiente per stanza, la temperatura è controllata tramite le

valvole e gli attuatori sui collettori. Il sistema è pertanto dinamico, a portata variabile e

richiede un bilanciamento automatico. Installando una AB-PM a monte di ciascun collet-

tore si ottiene il bilanciamento automatico per ogni appartamento, indipendente dagli

altri appartamenti dell’edificio.

Quali benefici ottieni da AB-PM?

Grazie al controllo di pressione differenziale integrato, AB-PM permette di evitare i tipici

inconvenienti, quali distribuzione del calore non uniforme e interferenze tra gli apparta-

menti dello stesso edificio, assicurando la portata corretta in tutte le condizioni di carico

dell’impianto. L’intuitiva funzione di limitazione della portata garantisce l’ottimale bilan-

ciamento del sistema e offre anche la possibilità del controllo di zona.

Gli utilizzatori finali beneficeranno di un impianto stabile ed efficiente.

Difficoltà progettazione

Media

Investimento iniziale

Medio/alto

Costi di gestione

Bassi

CCFF--MC

AB-PM

3/8"” adaptterr

+

CF2 *

CMollaenttifooreld

+

*

CF2 *

+

CF2 *

CF2

AB-PM:

Adapter: Accessorio per collegamento tubo di impulso

+

CF2 :

CF-MC:

CF2

+

:

(Programmable) room controller

Unità master famiglia CF2

+

+

Regolatore di pressione differenziale con

AB-PM:

Pressure differential controller

limitatore di portata e controllo di zona

with flow limitation

Adapter: Impulse tube connection piece

(Programmabile) sensore ambiente

CF-MC:

Master controller CF2

* o altri te*rmorostthaetri wamirebdie/wntireecleasbs-lraotoi m/ wthirerlmesostats
