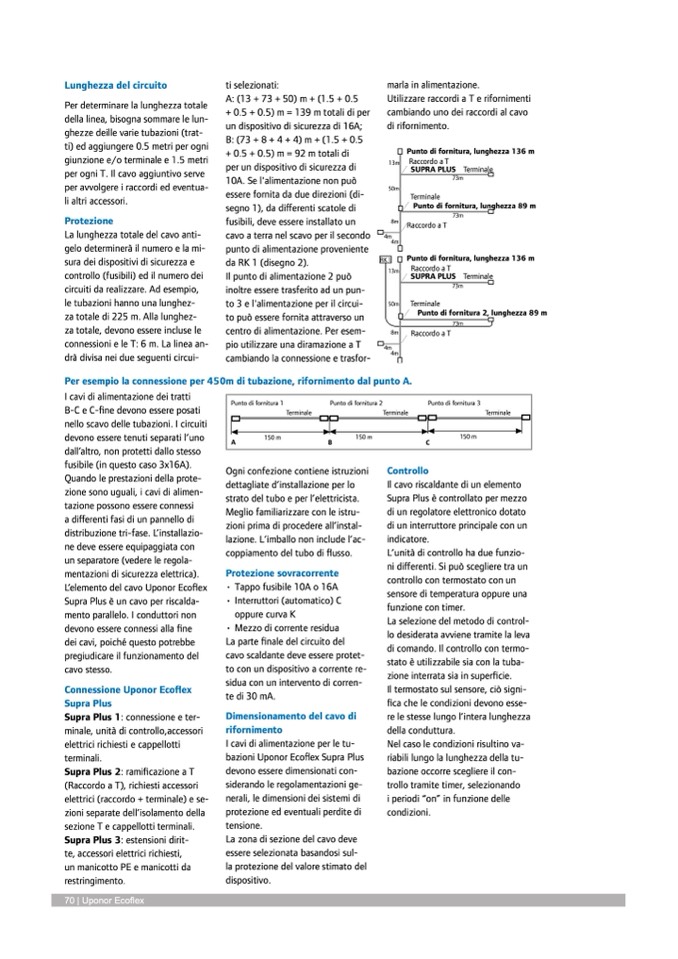

Lunghezza del circuito
Per determinare la lunghezza totale
della linea, bisogna sommare le lun-
ghezze deille varie tubazioni (trat-
ti) ed aggiungere 0.5 metri per ogni
giunzione e/o terminale e 1.5 metri
per ogni T. Il cavo aggiuntivo serve
per avvolgere i raccordi ed eventua-
li altri accessori.
Protezione
La lunghezza totale del cavo anti-
gelo determinerà il numero e la mi-
sura dei dispositivi di sicurezza e
controllo (fusibili) ed il numero dei
circuiti da realizzare. Ad esempio,
le tubazioni hanno una lunghez-
za totale di 225 m. Alla lunghez-
za totale, devono essere incluse le
connessioni e le T: 6 m. La linea an-
drà divisa nei due seguenti circui-
ti selezionati:
A: (13 + 73 + 50) m + (1.5 + 0.5
+ 0.5 + 0.5) m = 139 m totali di per
un dispositivo di sicurezza di 16A;
B: (73 + 8 + 4 + 4) m + (1.5 + 0.5
+ 0.5 + 0.5) m = 92 m totali di
per un dispositivo di sicurezza di
10A. Se l'alimentazione non può
essere fornita da due direzioni (di-
segno 1), da differenti scatole di
fusibili, deve essere installato un
cavo a terra nel scavo per il secondo
punto di alimentazione proveniente
da RK 1 (disegno 2).
Il punto di alimentazione 2 può
inoltre essere trasferito ad un pun-
to 3 e l'alimentazione per il circui-
to può essere fornita attraverso un
centro di alimentazione. Per esem-
pio utilizzare una diramazione a T
cambiando la connessione e trasfor-
marla in alimentazione.
Utilizzare raccordi a T e rifornimenti
cambiando uno dei raccordi al cavo
di rifornimento.
Punto di fornitura, lunghezza 136 m
13m
Raccordo a T
SUPRA PLUS Terminale
50m
8m
4m
4m
RK 1
13m
50m
8m
4m
4m
73m
Punto di fornitura, lunghezza 89 m
73m
Raccordo a T
Punto di fornitura, lunghezza 136 m
Raccordo a T
SUPRA PLUS Terminale
73m
Terminale
Punto di fornitura 2, lunghezza 89 m
Terminale
73m
Raccordo a T
Per esempio la connessione per 450m di tubazione, rifornimento dal punto A.
I cavi di alimentazione dei tratti
B-C e C-fine devono essere posati
nello scavo delle tubazioni. I circuiti
devono essere tenuti separati l’uno
dall’altro, non protetti dallo stesso
fusibile (in questo caso 3x16A).
Quando le prestazioni della prote-
zione sono uguali, i cavi di alimen-
tazione possono essere connessi
a differenti fasi di un pannello di
distribuzione tri-fase. L’installazio-
ne deve essere equipaggiata con
un separatore (vedere le regola-
mentazioni di sicurezza elettrica).
L’elemento del cavo Uponor Ecoflex
Supra Plus è un cavo per riscalda-
mento parallelo. I conduttori non
devono essere connessi alla fine
dei cavi, poiché questo potrebbe
pregiudicare il funzionamento del
cavo stesso.
Connessione Uponor Ecoflex
Supra Plus
Supra Plus 1: connessione e ter-
minale, unità di controllo,accessori
elettrici richiesti e cappellotti
terminali.
Supra Plus 2: ramificazione a T
(Raccordo a T), richiesti accessori
elettrici (raccordo + terminale) e se-
zioni separate dell’isolamento della
sezione T e cappellotti terminali.
Supra Plus 3: estensioni dirit-
te, accessori elettrici richiesti,
un manicotto PE e manicotti da
restringimento.
70 | Uponor Ecoflex
Punto di fornitura 1
A
150 m
Punto di fornitura 2
B
150 m
Punto di fornitura 3
syöttöpiste2.pdf 1 30/05/13 16:40
Terminale
Terminale
Terminale
150 m
Ogni confezione contiene istruzioni
dettagliate d’installazione per lo
strato del tubo e per l’elettricista.
Meglio familiarizzare con le istru-
zioni prima di procedere all’instal-
lazione. L’imballo non include l’ac-
coppiamento del tubo di flusso.
Protezione sovracorrente
• Tappo fusibile 10A o 16A
• Interruttori (automatico) C
oppure curva K
• Mezzo di corrente residua
La parte finale del circuito del
cavo scaldante deve essere protet-
to con un dispositivo a corrente re-
sidua con un intervento di corren-
te di 30 mA.
Dimensionamento del cavo di
rifornimento
I cavi di alimentazione per le tu-
bazioni Uponor Ecoflex Supra Plus
devono essere dimensionati con-
siderando le regolamentazioni ge-
nerali, le dimensioni dei sistemi di
protezione ed eventuali perdite di
tensione.
La zona di sezione del cavo deve
essere selezionata basandosi sul-
la protezione del valore stimato del
dispositivo.
Controllo
C
Il cavo riscaldante di un elemento
Supra Plus è controllato per mezzo
di un regolatore elettronico dotato
di un interruttore principale con un
indicatore.
L’unità di controllo ha due funzio-
ni differenti. Si può scegliere tra un
controllo con termostato con un
sensore di temperatura oppure una
funzione con timer.
La selezione del metodo di control-
lo desiderata avviene tramite la leva
di comando. Il controllo con termo-
stato è utilizzabile sia con la tuba-
zione interrata sia in superficie.
Il termostato sul sensore, ciò signi-
fica che le condizioni devono esse-
re le stesse lungo l’intera lunghezza
della conduttura.
Nel caso le condizioni risultino va-
riabili lungo la lunghezza della tu-
bazione occorre scegliere il con-
trollo tramite timer, selezionando
i periodi “on” in funzione delle
condizioni.
