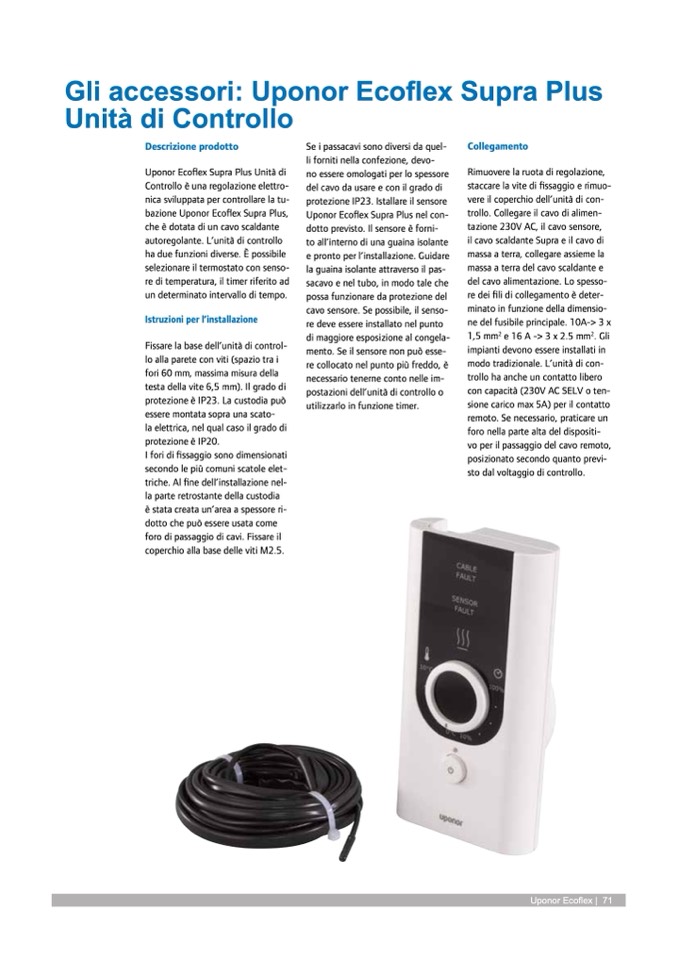

Gli accessori: Uponor Ecoflex Supra Plus

Unità di Controllo

Descrizione prodotto

Uponor Ecoflex Supra Plus Unità di

Controllo è una regolazione elettro-

nica sviluppata per controllare la tu-

bazione Uponor Ecoflex Supra Plus,

che è dotata di un cavo scaldante

autoregolante. L’unità di controllo

ha due funzioni diverse. È possibile

selezionare il termostato con senso-

re di temperatura, il timer riferito ad

un determinato intervallo di tempo.

Istruzioni per l’installazione

Fissare la base dell’unità di control-

lo alla parete con viti (spazio tra i

fori 60 mm, massima misura della

testa della vite 6,5 mm). Il grado di

protezione è IP23. La custodia può

essere montata sopra una scato-

la elettrica, nel qual caso il grado di

protezione è IP20.

I fori di fissaggio sono dimensionati

secondo le più comuni scatole elet-

triche. Al fine dell’installazione nel-

la parte retrostante della custodia

è stata creata un’area a spessore ri-

dotto che può essere usata come

foro di passaggio di cavi. Fissare il

coperchio alla base delle viti M2.5.

Se i passacavi sono diversi da quel-

li forniti nella confezione, devo-

no essere omologati per lo spessore

del cavo da usare e con il grado di

protezione IP23. Istallare il sensore

Uponor Ecoflex Supra Plus nel con-

dotto previsto. Il sensore è forni-

to all’interno di una guaina isolante

e pronto per l’installazione. Guidare

la guaina isolante attraverso il pas-

sacavo e nel tubo, in modo tale che

possa funzionare da protezione del

cavo sensore. Se possibile, il senso-

re deve essere installato nel punto

di maggiore esposizione al congela-

mento. Se il sensore non può esse-

re collocato nel punto più freddo, è

necessario tenerne conto nelle im-

postazioni dell’unità di controllo o

utilizzarlo in funzione timer.

Collegamento

Rimuovere la ruota di regolazione,

staccare la vite di fissaggio e rimuo-

vere il coperchio dell’unità di con-

trollo. Collegare il cavo di alimen-

tazione 230V AC, il cavo sensore,

il cavo scaldante Supra e il cavo di

massa a terra, collegare assieme la

massa a terra del cavo scaldante e

del cavo alimentazione. Lo spesso-

re dei fili di collegamento è deter-

minato in funzione della dimensio-

ne del fusibile principale. 10A-> 3 x

1,5 mm

2

e 16 A -> 3 x 2.5 mm

2

. Gli

impianti devono essere installati in

modo tradizionale. L’unità di con-

trollo ha anche un contatto libero

con capacità (230V AC SELV o ten-

sione carico max 5A) per il contatto

remoto. Se necessario, praticare un

foro nella parte alta del dispositi-

vo per il passaggio del cavo remoto,

posizionato secondo quanto previ-

sto dal voltaggio di controllo.
