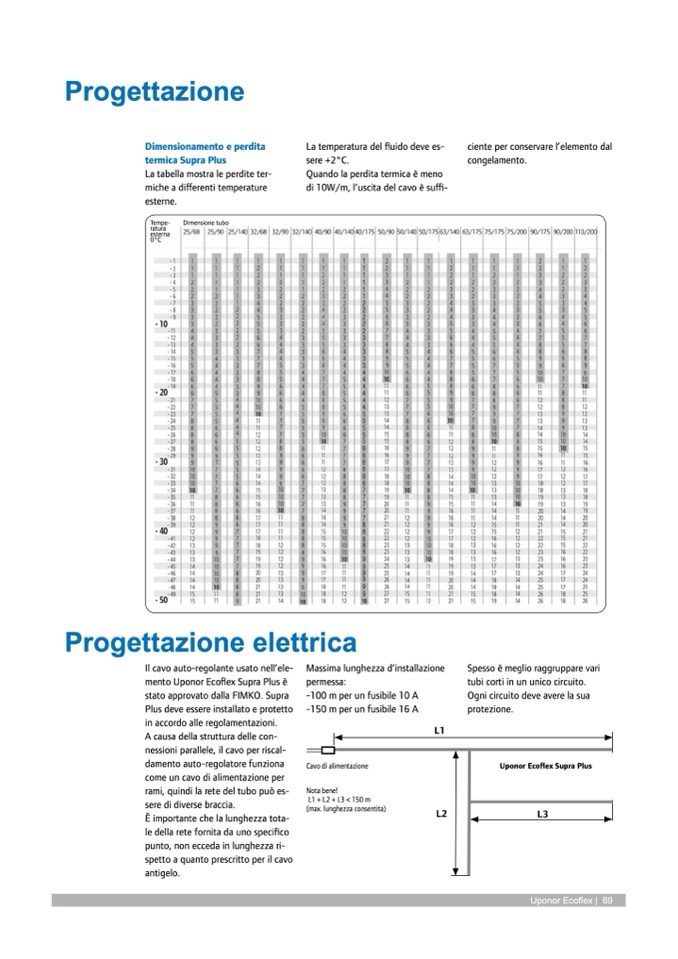

Progettazione

Dimensionamento e perdita

termica Supra Plus

La tabella mostra le perdite ter-

miche a differenti temperature

esterne.

Tempe-

Dimensione tubo

ratura

esterna

0°C

La temperatura del fluido deve es-

sere +2°C.

Quando la perdita termica è meno

di 10W/m, l’uscita del cavo è suffi-

ciente per conservare l’elemento dal

congelamento.

Progettazione elettrica

Il cavo auto-regolante usato nell’ele-

mento Uponor Ecoflex Supra Plus è

stato approvato dalla FIMKO. Supra

Plus deve essere installato e protetto

in accordo alle regolamentazioni.

A causa della struttura delle con-

nessioni parallele, il cavo per riscal-

damento auto-regolatore funziona

come un cavo di alimentazione per

rami, quindi la rete del tubo può es-

sere di diverse braccia.

È importante che la lunghezza tota-

le della rete fornita da uno specifico

punto, non ecceda in lunghezza ri-

spetto a quanto prescritto per il cavo

antigelo.

Massima lunghezza d’installazione

permessa:

-100 m per un fusibile 10 A

-150 m per un fusibile 16 A

Cavo di alimentazione

Nota bene!

L1 + L2 + L3 < 150 m

(max. lunghezza consentita)

Spesso è meglio raggruppare vari

tubi corti in un unico circuito.

Ogni circuito deve avere la sua

protezione.

Uponor Ecoflex Supra Plus

Uponor Ecoflex | 69
