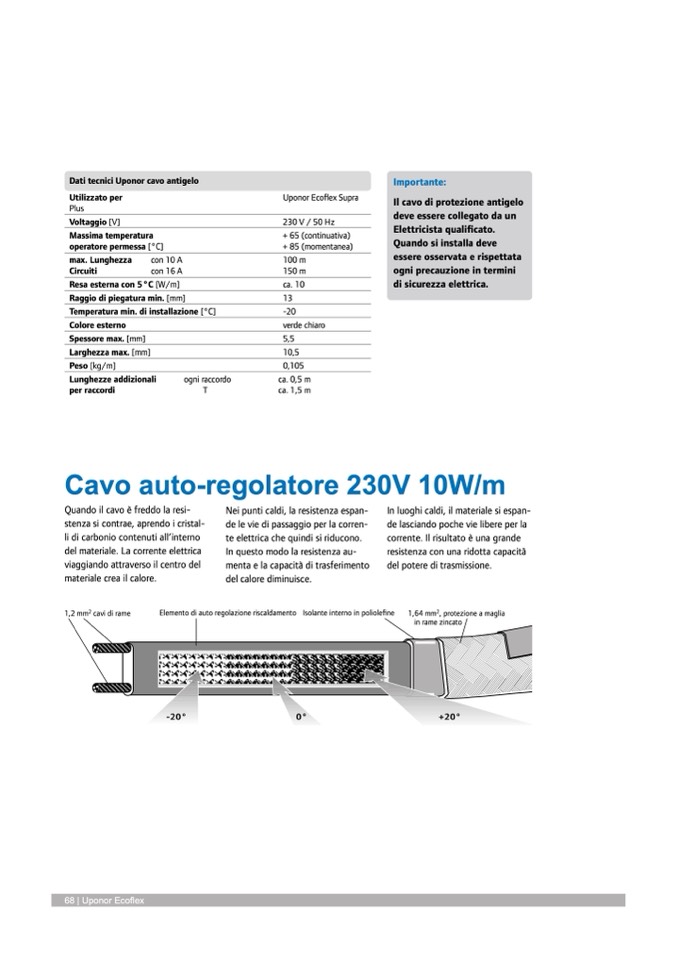

Dati tecnici Uponor cavo antigelo

Utilizzato per

Plus

Voltaggio [V]

Massima temperatura

operatore permessa [°C]

max. Lunghezza

con 10 A

Circuiti

con 16 A

Resa esterna con 5°C [W/m]

Raggio di piegatura min. [mm]

Temperatura min. di installazione [°C]

Uponor Ecoflex Supra

230 V / 50 Hz

+ 65 (continuativa)

+ 85 (momentanea)

100 m

150 m

ca. 10

13

-20

verde chiaro

5,5

10,5

0,105

ca. 0,5 m

ca. 1,5 m

Importante:

Il cavo di protezione antigelo

deve essere collegato da un

Elettricista qualificato.

Quando si installa deve

essere osservata e rispettata

ogni precauzione in termini

di sicurezza elettrica.

Colore esterno

Spessore max. [mm]

Larghezza max. [mm]

Peso [kg/m]

Lunghezze addizionali

per raccordi

ogni raccordo

T

Cavo auto-regolatore 230V 10W/m

Quando il cavo è freddo la resi-

stenza si contrae, aprendo i cristal-

li di carbonio contenuti all’interno

del materiale. La corrente elettrica

viaggiando attraverso il centro del

materiale crea il calore.

Nei punti caldi, la resistenza espan-

de le vie di passaggio per la corren-

te elettrica che quindi si riducono.

In questo modo la resistenza au-

menta e la capacità di trasferimento

del calore diminuisce.

In luoghi caldi, il materiale si espan-

de lasciando poche vie libere per la

corrente. Il risultato è una grande

resistenza con una ridotta capacità

del potere di trasmissione.

1,2 mm2 cavi di rame

Elemento di auto regolazione riscaldamento Isolante interno in poliolefine

1,64 mm2, protezione a maglia

in rame zincato

68 | Uponor Ecoflex
