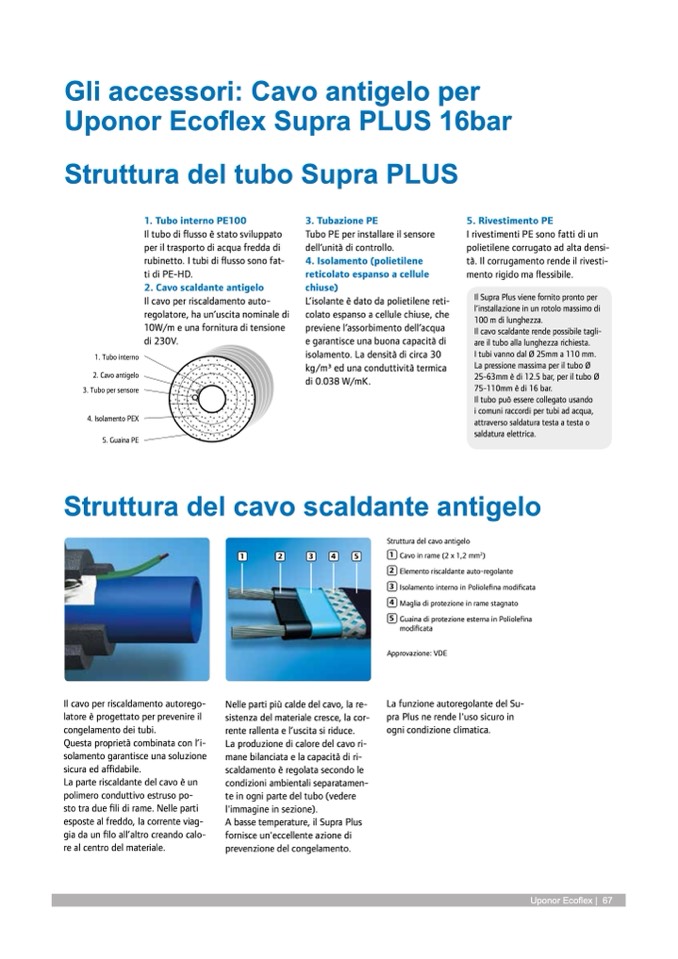

Gli accessori: Cavo antigelo per
Uponor Ecoflex Supra PLUS 16bar
Struttura del tubo Supra PLUS
1. Tubo interno PE100
Il tubo di flusso è stato sviluppato
per il trasporto di acqua fredda di
rubinetto. I tubi di flusso sono fat-
ti di PE-HD.
2. Cavo scaldante antigelo
Il cavo per riscaldamento auto-
regolatore, ha un’uscita nominale di
10W/m e una fornitura di tensione
di 230V.
3. Tubazione PE
Tubo PE per installare il sensore
dell’unità di controllo.
4. Isolamento (polietilene
reticolato espanso a cellule
chiuse)
L’isolante è dato da polietilene reti-
colato espanso a cellule chiuse, che
previene l’assorbimento dell’acqua
e garantisce una buona capacità di
isolamento. La densità di circa 30
kg/m3 ed una conduttività termica
di 0.038 W/mK.
5. Rivestimento PE
I rivestimenti PE sono fatti di un
polietilene corrugato ad alta densi-
tà. Il corrugamento rende il rivesti-
mento rigido ma flessibile.
Il Supra Plus viene fornito pronto per
l’installazione in un rotolo massimo di
100 m di lunghezza.
Il cavo scaldante rende possibile tagli-
are il tubo alla lunghezza richiesta.
I tubi vanno dal Ø 25mm a 110 mm.
La pressione massima per il tubo Ø
25-63mm è di 12.5 bar, per il tubo Ø
75-110mm è di 16 bar.
Il tubo può essere collegato usando
i comuni raccordi per tubi ad acqua,
attraverso saldatura testa a testa o
saldatura elettrica.
1. Tubo interno
2. Cavo antigelo
3. Tubo per sensore
4. Isolamento PEX
5. Guaina PE
Struttura del cavo scaldante antigelo
Il cavo per riscaldamento autorego-
latore è progettato per prevenire il
congelamento dei tubi.
Questa proprietà combinata con l’i-
solamento garantisce una soluzione
sicura ed affidabile.
La parte riscaldante del cavo è un
polimero conduttivo estruso po-
sto tra due fili di rame. Nelle parti
esposte al freddo, la corrente viag-
gia da un filo all’altro creando calo-
re al centro del materiale.
1
2
3
4
5
Nelle parti più calde del cavo, la re-
sistenza del materiale cresce, la cor-
rente rallenta e l’uscita si riduce.
La produzione di calore del cavo ri-
mane bilanciata e la capacità di ri-
scaldamento è regolata secondo le
condizioni ambientali separatamen-
te in ogni parte del tubo (vedere
l'immagine in sezione).
A basse temperature, il Supra Plus
fornisce un'eccellente azione di
prevenzione del congelamento.
Struttura del cavo antigelo
1 Cavo in rame (2 x 1,2 mm
2
)
2 Elemento riscaldante auto-regolante
3 Isolamento interno in Poliolefina modificata
4 Maglia di protezione in rame stagnato
5 Guaina di protezione esterna in Poliolefina
modificata
Approvazione: VDE
La funzione autoregolante del Su-
pra Plus ne rende l'uso sicuro in
ogni condizione climatica.
Uponor Ecoflex | 67
