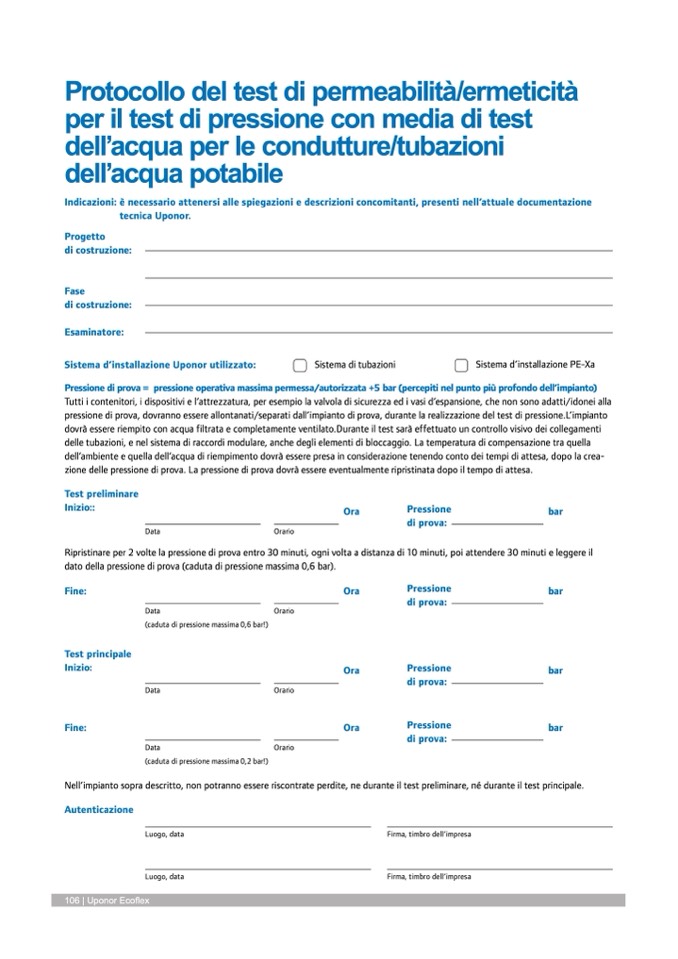

Protocollo del test di permeabilità/ermeticità

per il test di pressione con media di test

dell’acqua per le condutture/tubazioni

dell’acqua potabile

Indicazioni: è necessario attenersi alle spiegazioni e descrizioni concomitanti, presenti nell’attuale documentazione

tecnica Uponor.

Progetto

di costruzione:

Fase

di costruzione:

Esaminatore:

Sistema d’installazione Uponor utilizzato:

Sistema di tubazioni

Sistema d’installazione PE-Xa

Pressionediprova= pressioneoperativamassimapermessa/autorizzata+5bar(percepitinelpuntopiùprofondodell’impianto)

Tutti i contenitori, i dispositivi e l’attrezzatura, per esempio la valvola di sicurezza ed i vasi d’espansione, che non sono adatti/idonei alla

pressione di prova, dovranno essere allontanati/separati dall’impianto di prova, durante la realizzazione del test di pressione.L’impianto

dovrà essere riempito con acqua filtrata e completamente ventilato.Durante il test sar

à effettuato un controllo visivo dei collegamenti

delle tubazioni, e nel sistema di raccordi modulare, anche degli elementi di bloccaggio. La temperatura di compensazione tra quella

dell’ambiente e quella dell’acqua di riempimento dovrà essere presa in considerazione tenendo conto dei tempi di attesa, dopo la crea-

zione delle pressione di prova. La pressione di prova dovrà essere eventualmente ripristinata dopo il tempo di attesa.

Test preliminare

Inizio::

Ora

Pressione

bar

di prova:

Data

Orario

Ripristinare per 2 volte la pressione di prova entro 30 minuti, ogni volta a distanza di 10 minuti, poi attendere 30 minuti e leggere il

dato della pressione di prova (caduta di pressione massima 0,6 bar).

Fine:

Ora

Pressione

bar

di prova:

Pressione

bar

di prova:

Pressione

bar

di prova:

Test principale

Inizio:

Data

(caduta.di.pressione.massima.0,6.bar!)

Data

Data

(caduta.di.pressione.massima.0,2.bar!)

Orario

Orario

Orario

Ora

Ora

Fine:

Nell’impianto sopra descritto, non potranno essere riscontrate perdite, ne durante il test preliminare, né durante il test principale.

Autenticazione

Luogo,.data

Firma,.timbro.dell’impresa

Luogo,.data

Firma,.timbro.dell’impresa
